Stolpfäste för laddbox
NEXT GREEN POLEBOX

Next Green Polebox är ett stolpfäste för laddboxar, avsett för montage på Ø 60 mm stolprör. Polebox underlättar till exempel vid byte från motorvärmarplats till laddplats och kan användas för att ersätta en motorvärmarcentral. Produkten är avsedd för matning av elkabel inuti stolpröret.

Polebox har en inbyggd fördelningsplint för upp till 2 x 5G25 mm2 elkabel för vidare koppling till nästa laddstolpe . Från fördelningsplinten i Polebox ansluts sedan respektive laddbox med 5G2,5 mm2 gummikabel.

Polebox levereras med DIN skena för RCCB/RCBO/MCB och kan extrautrustas med ytterligare DIN skena för montage av till exempel överspänningsskydd, WiFi-router eller 4G/5G-modem med nätaggregat. Allt ryms i lådan.

Polebox är tillverkad av svenskt stål och pulverlackad för högsta kvalitet. Polebox är anpassad för flera modeller av laddboxar. Hålbild för laddbox borras vid installation.

Polebox är mycket enkel att montera. Den kan förberedas inomhus genom att montera laddbox och dra kablaget från spridningsplinten.

Vid montage placeras Polebox på det befintliga röret och huven med laddarna lyfts och hakas upp. Det är då enkelt att komma åt för att skruva fast matarledningarna i plinten.

Uppfyller: Tillämpliga delar av IEC 61439-7, IP44, IK10.

Produktfilm

Polebox Modeller

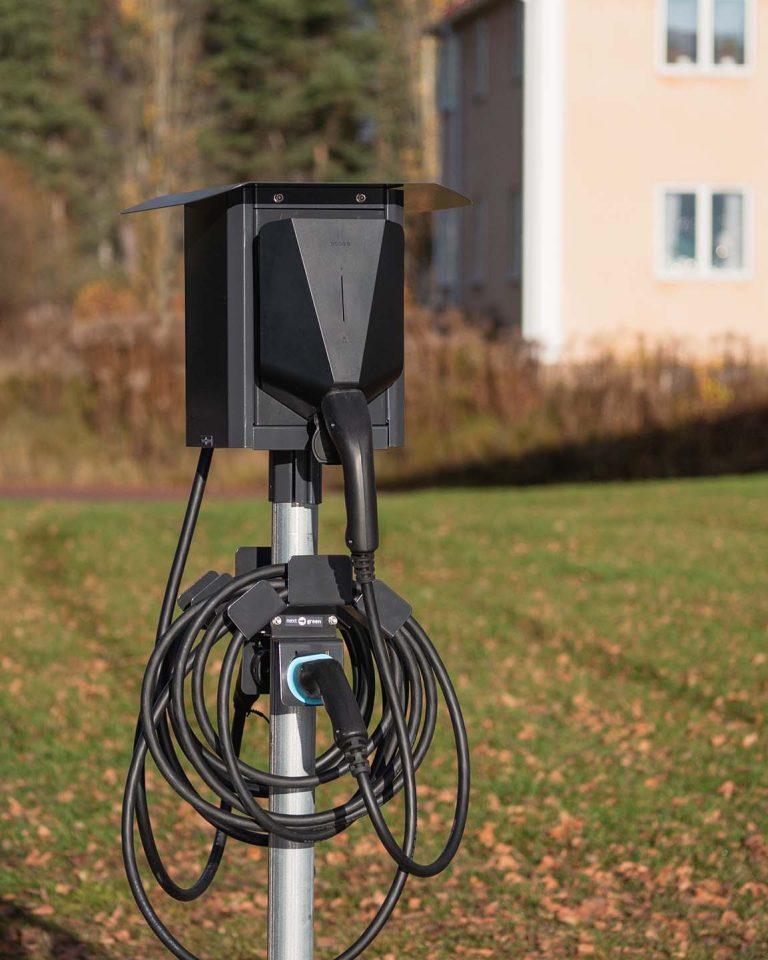

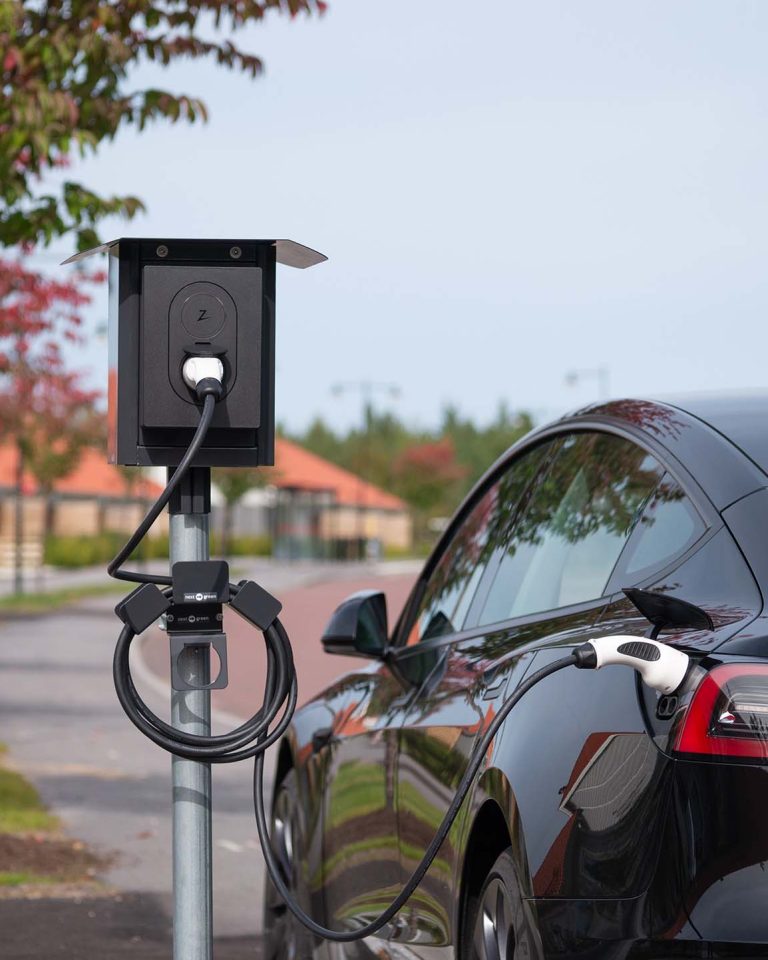

Med montangeplåt för Easee

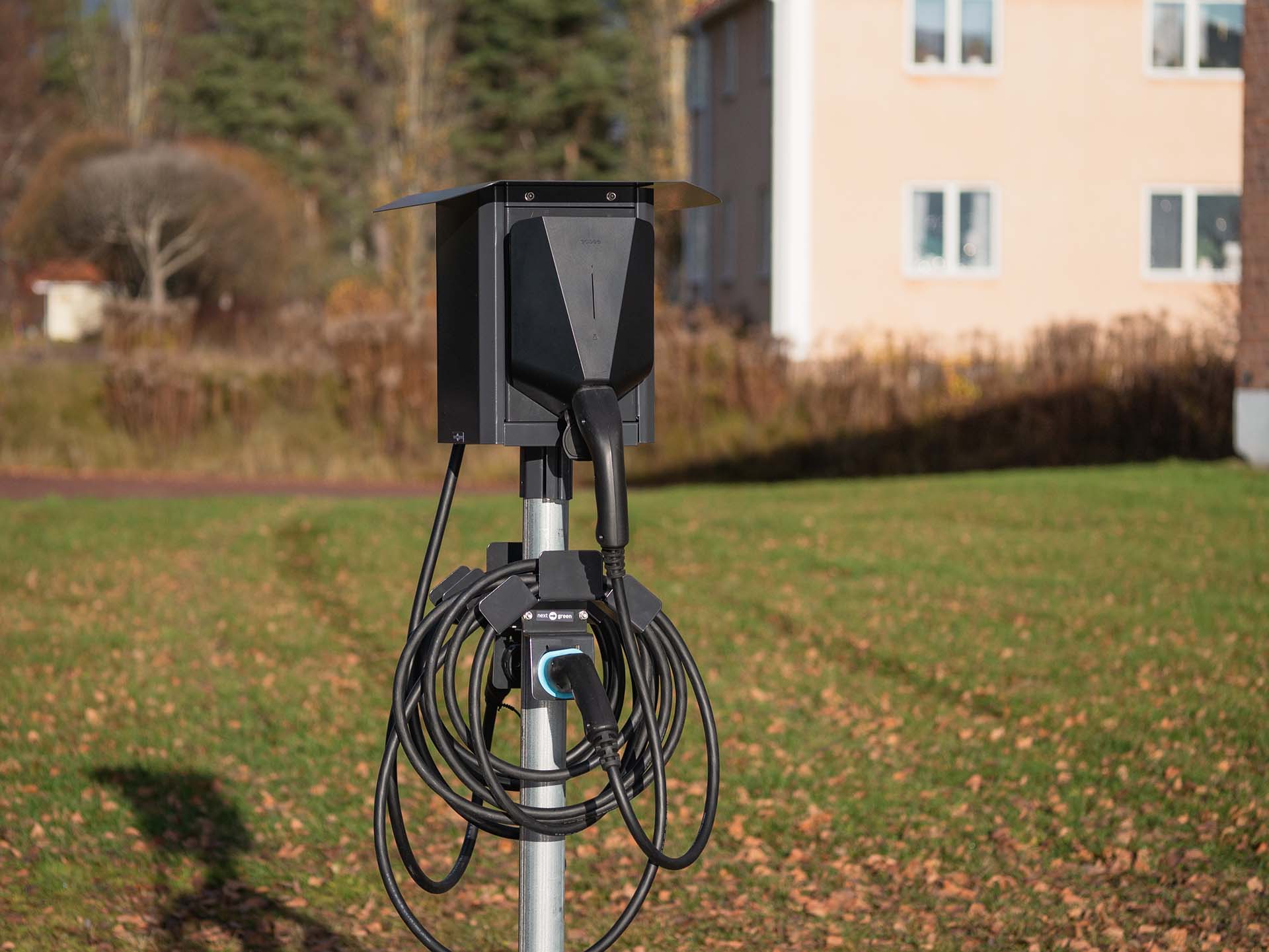

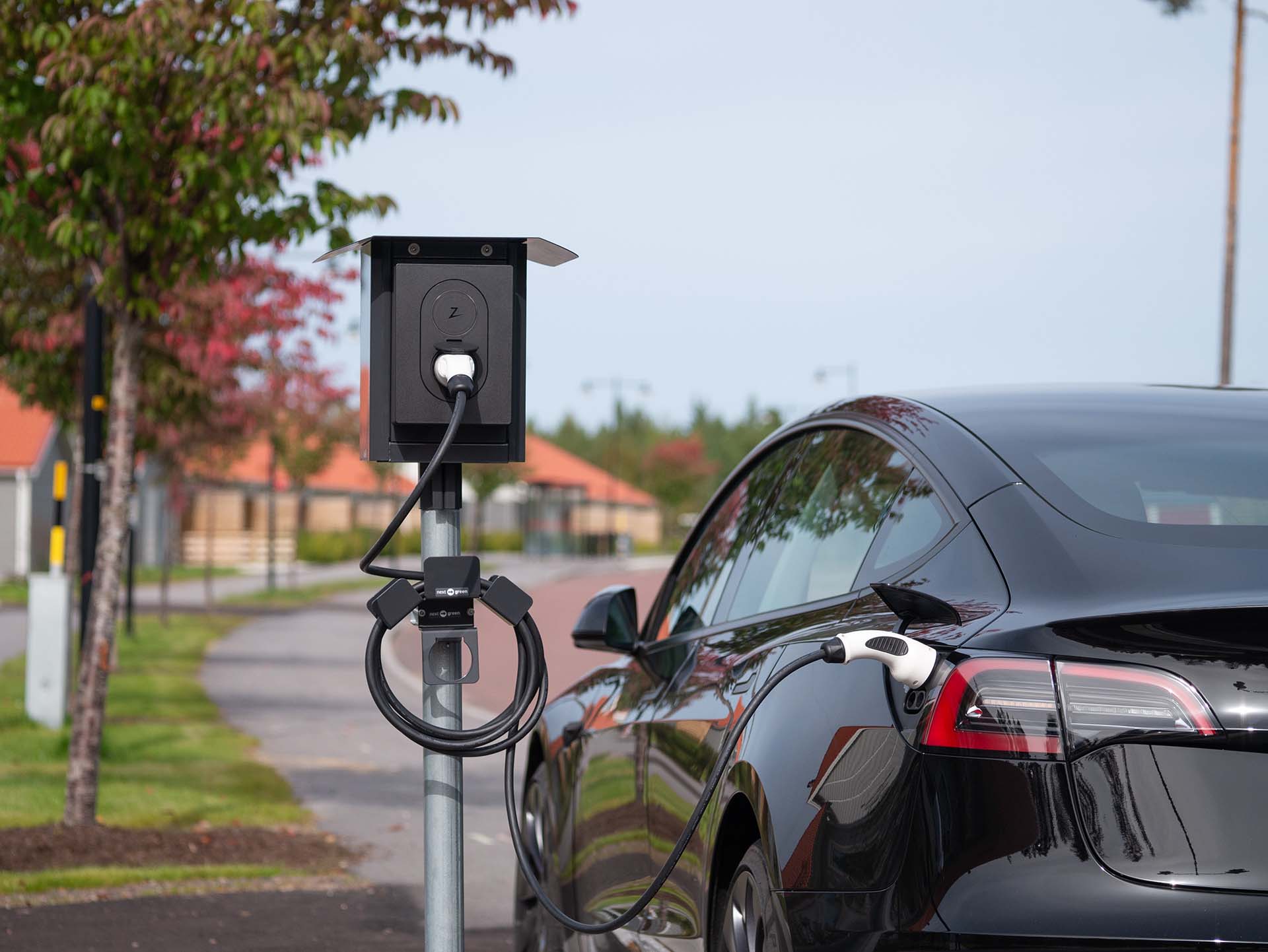

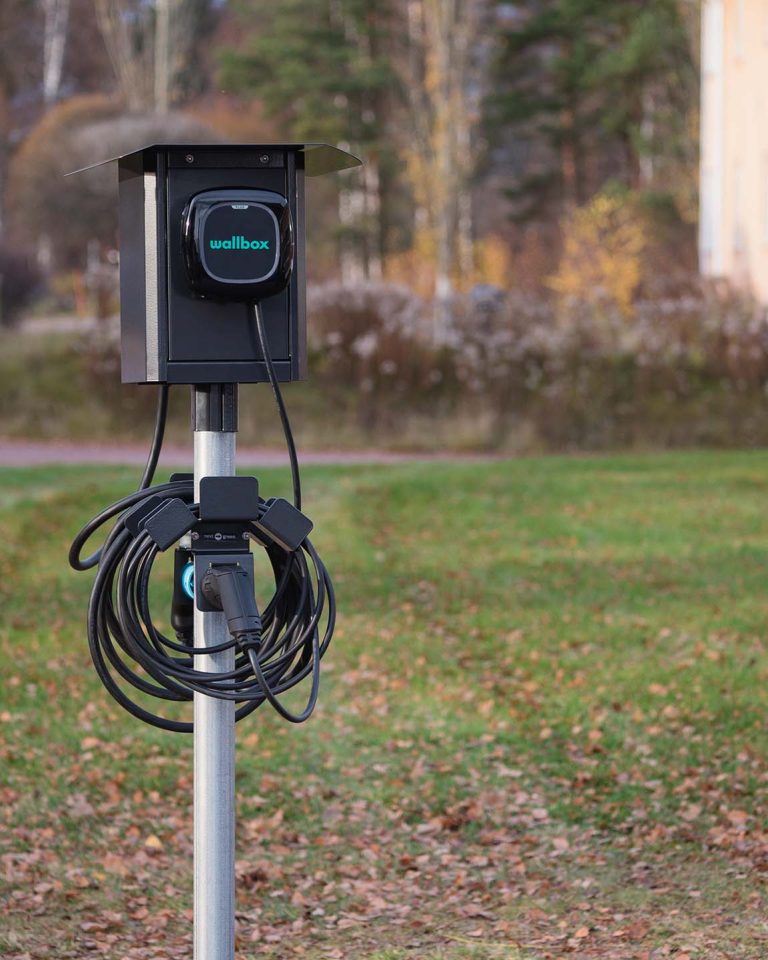

Polebox Compact

E-nummer: 27 004 12

poleboxcompacttak-easee-print-2-fri-min

Polebox Compact Tak

E-nummer: 27 004 54

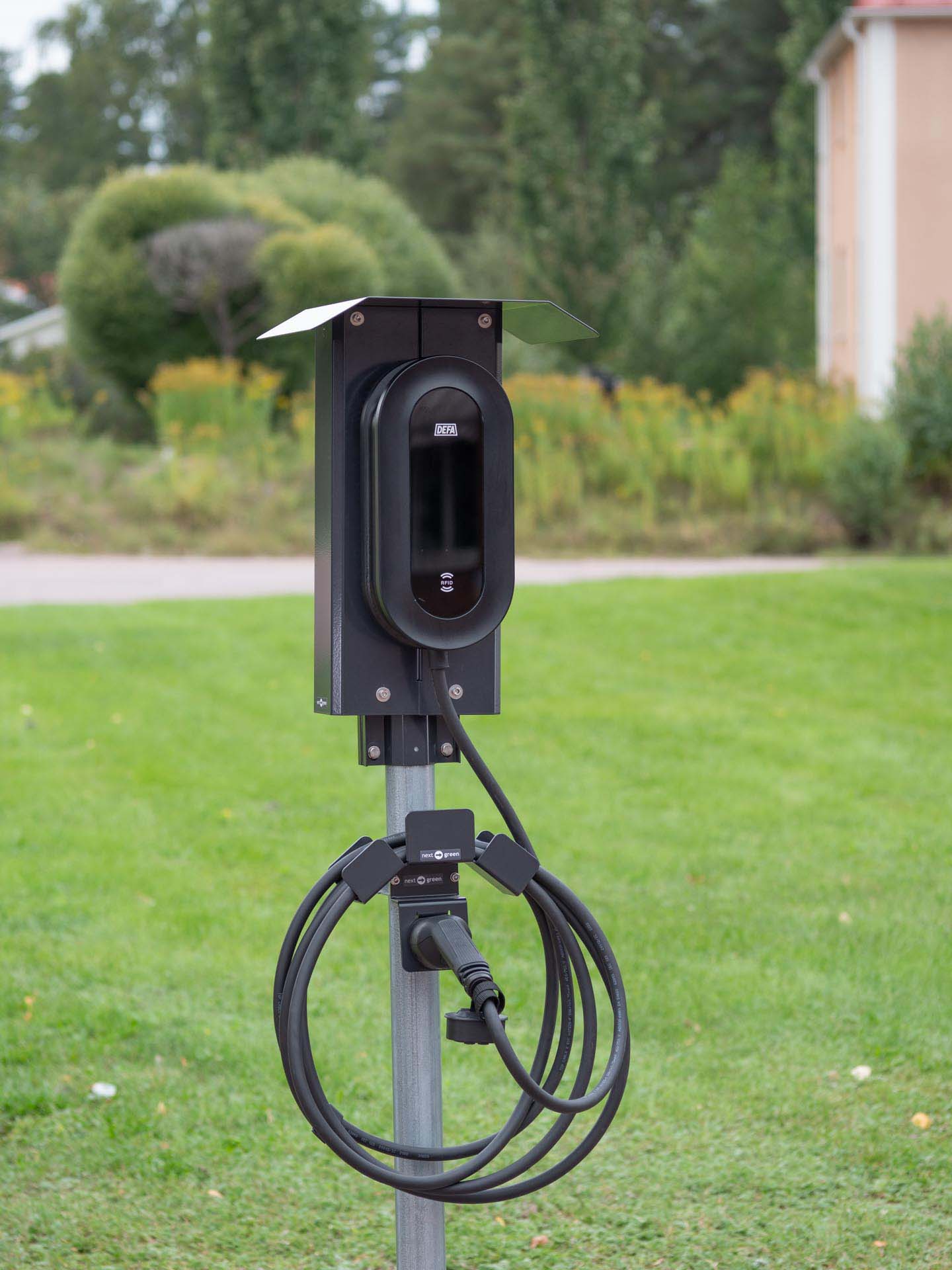

NG_polebox_190s-daytonat2-1

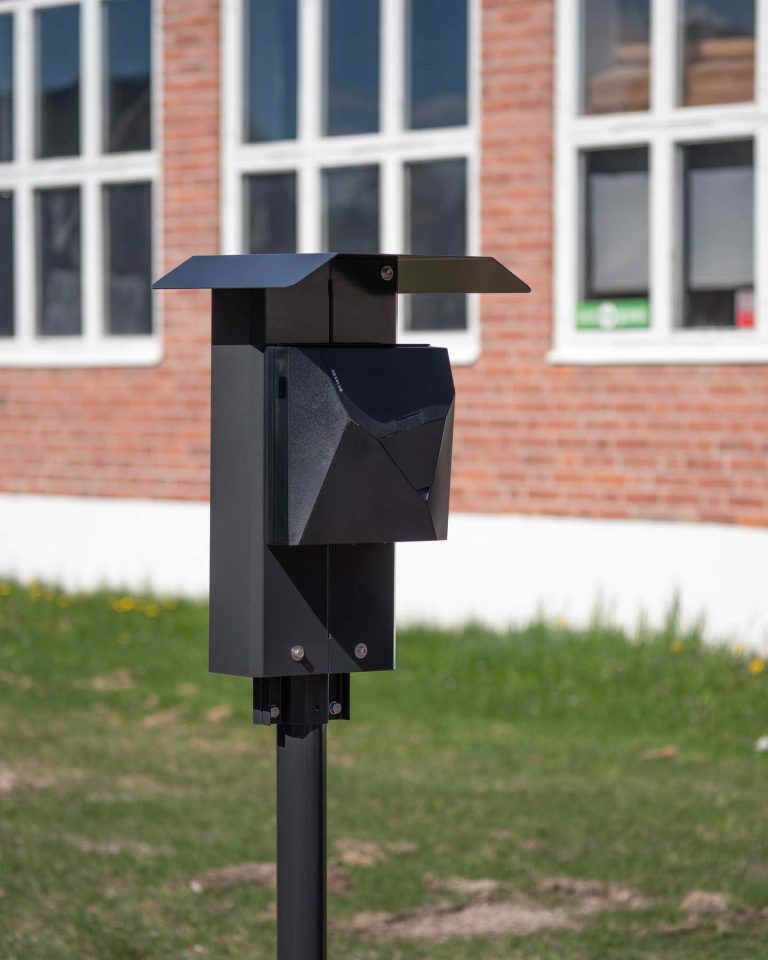

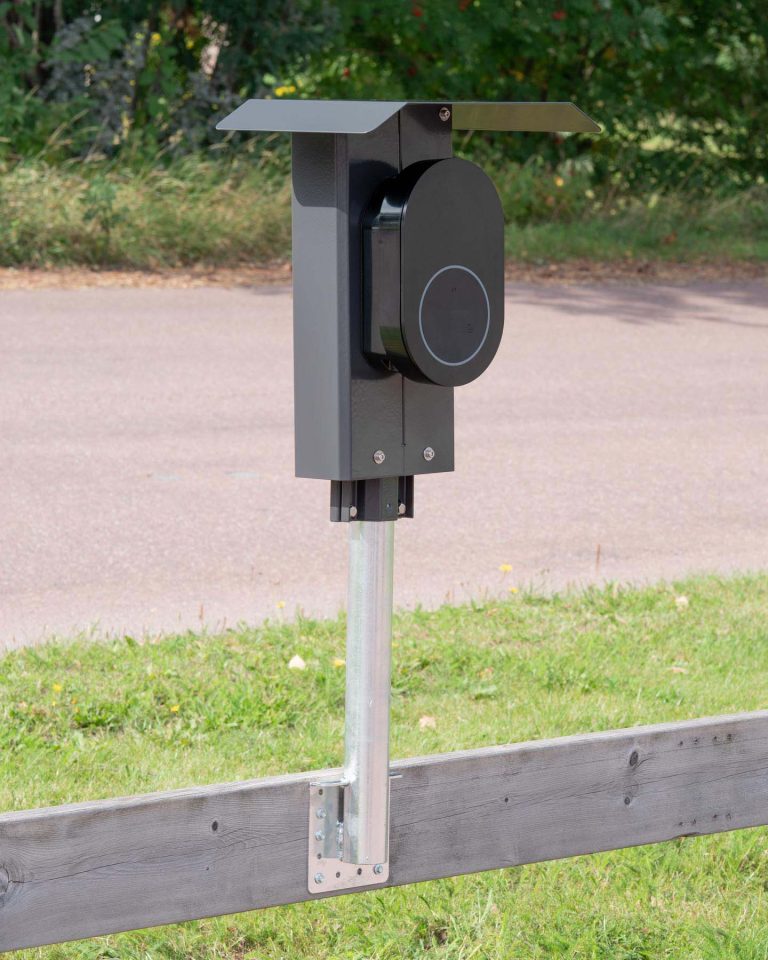

Polebox 190 S

E-nummer: 24 803 57
S-No: 35 063 01

NG_polebox_205d2-1

Polebox 205 D2

E-nummer: 24 804 40
S-No: 35 063 03

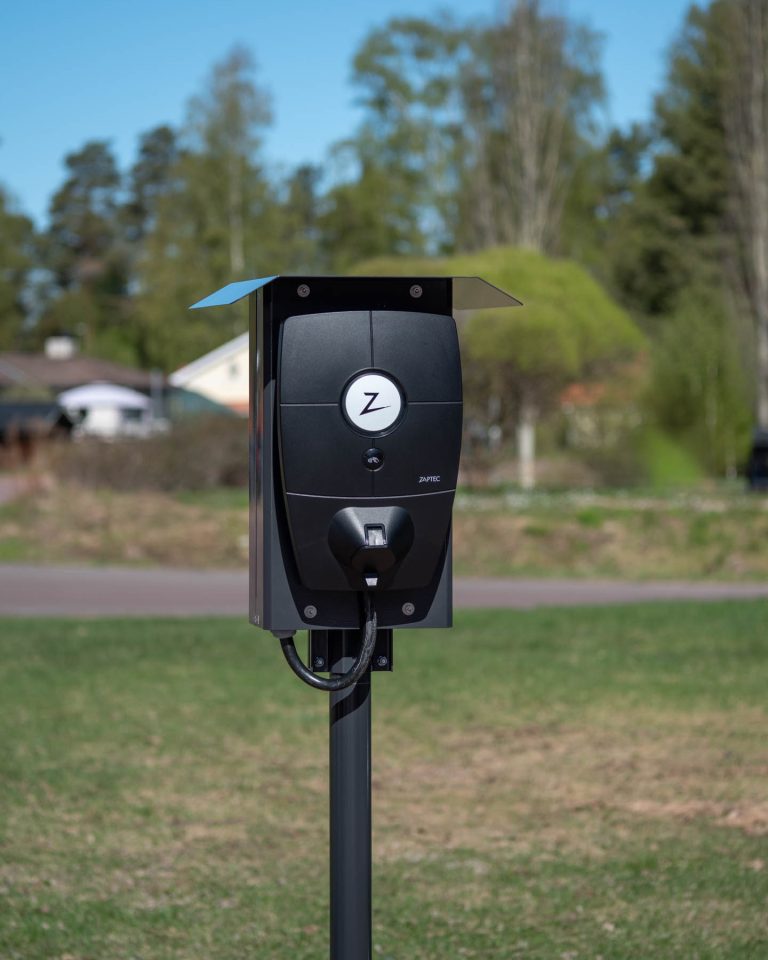

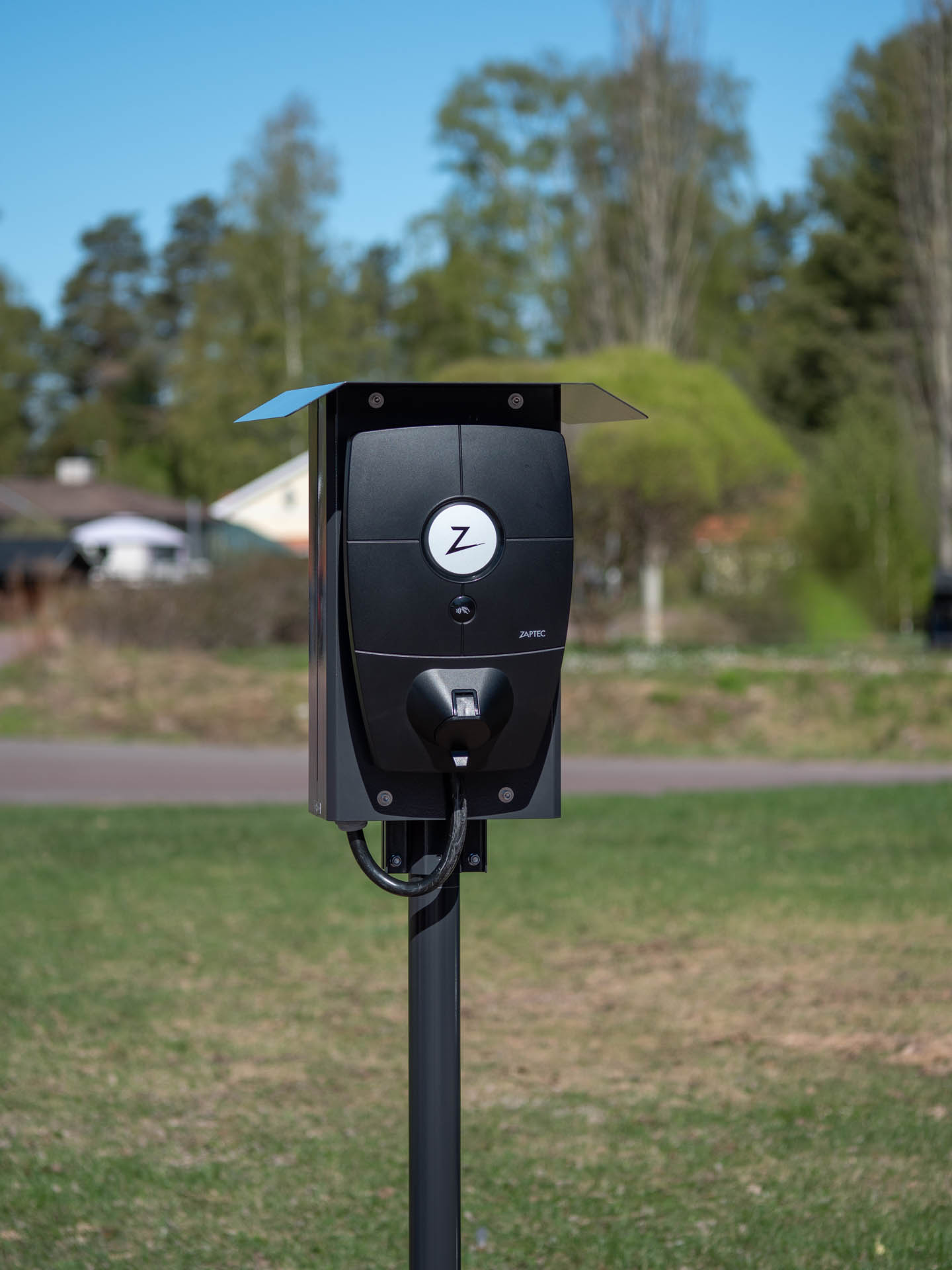

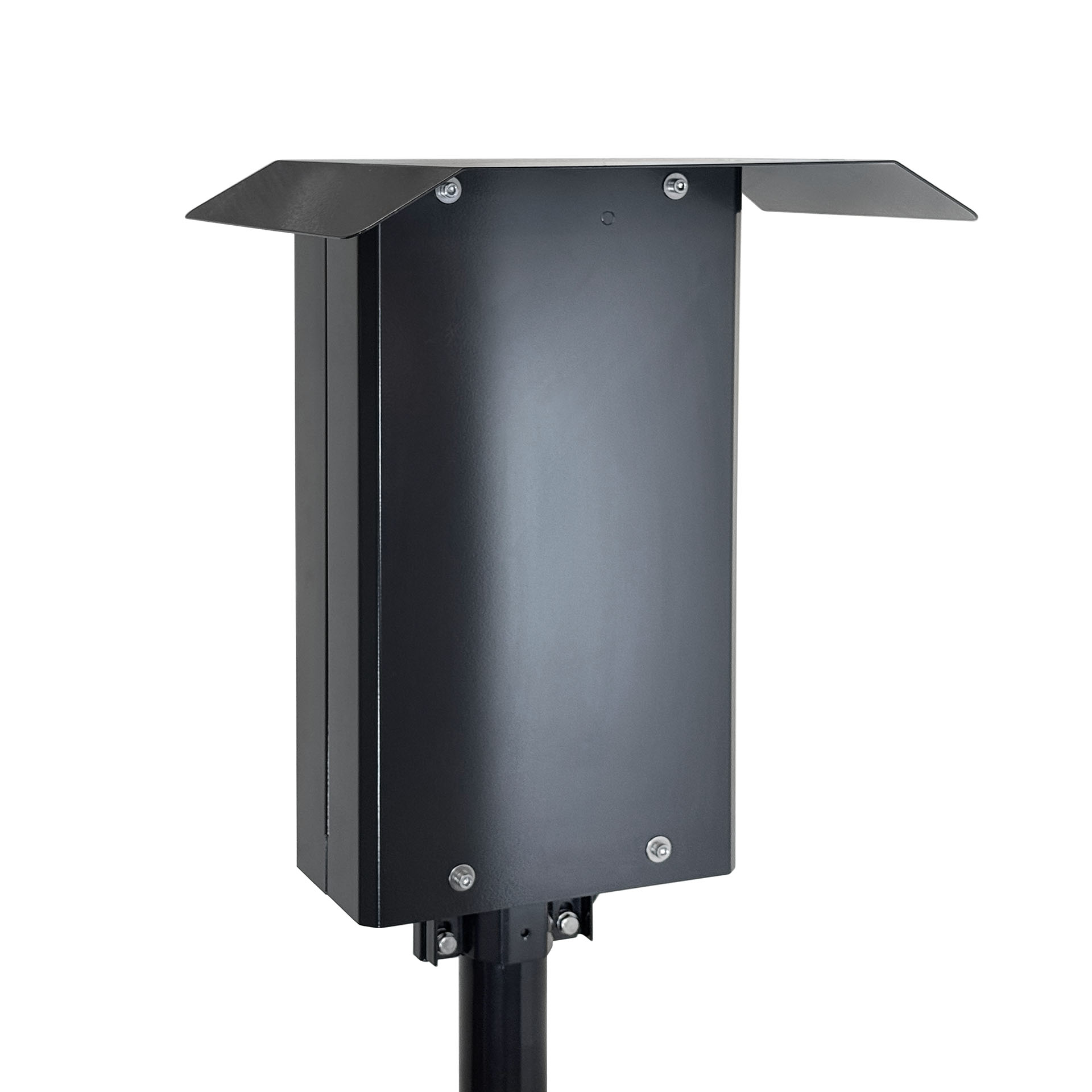

NG_polebox_270s-1

Polebox 270 S

E-nummer: 24 803 65
S-No: 35 063 07

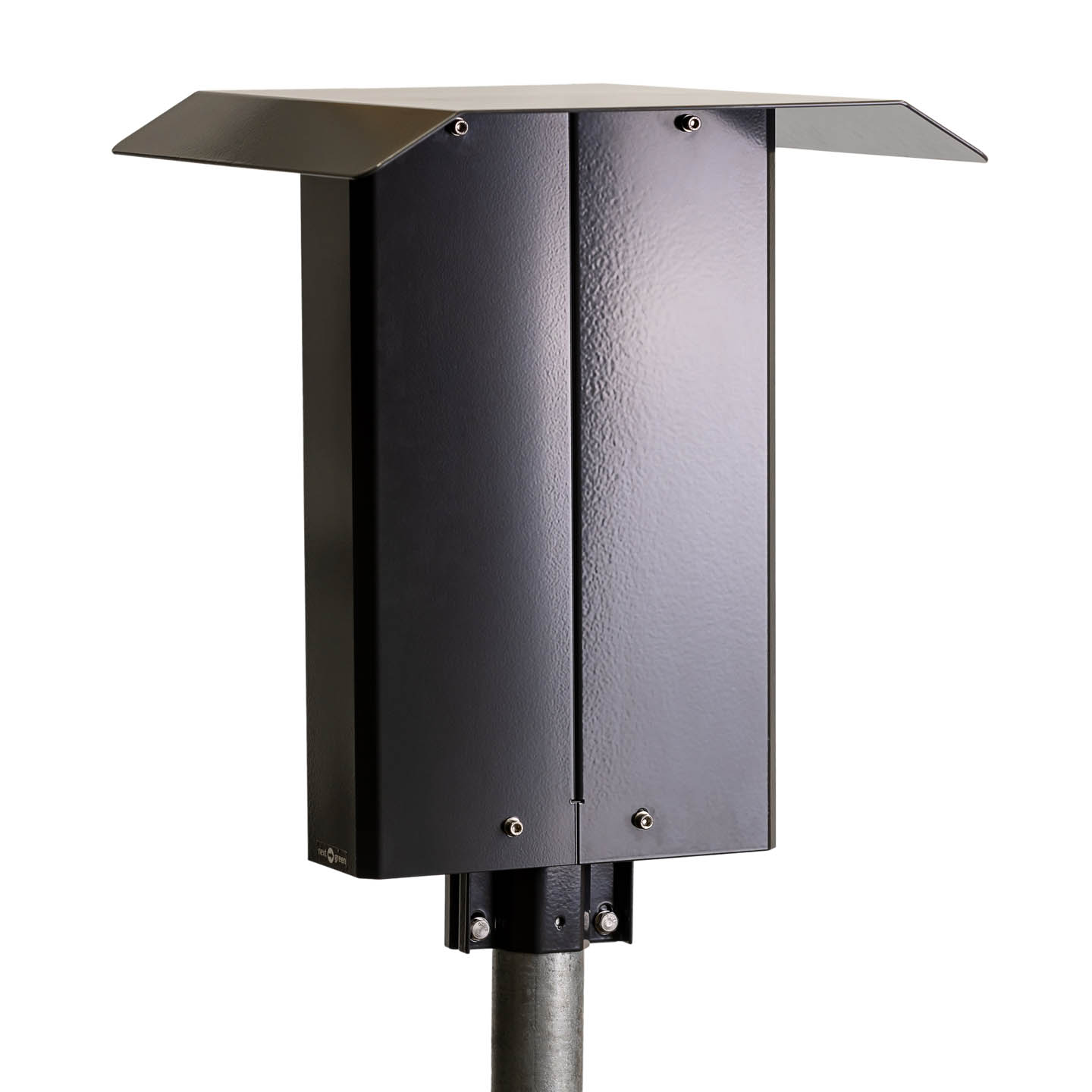

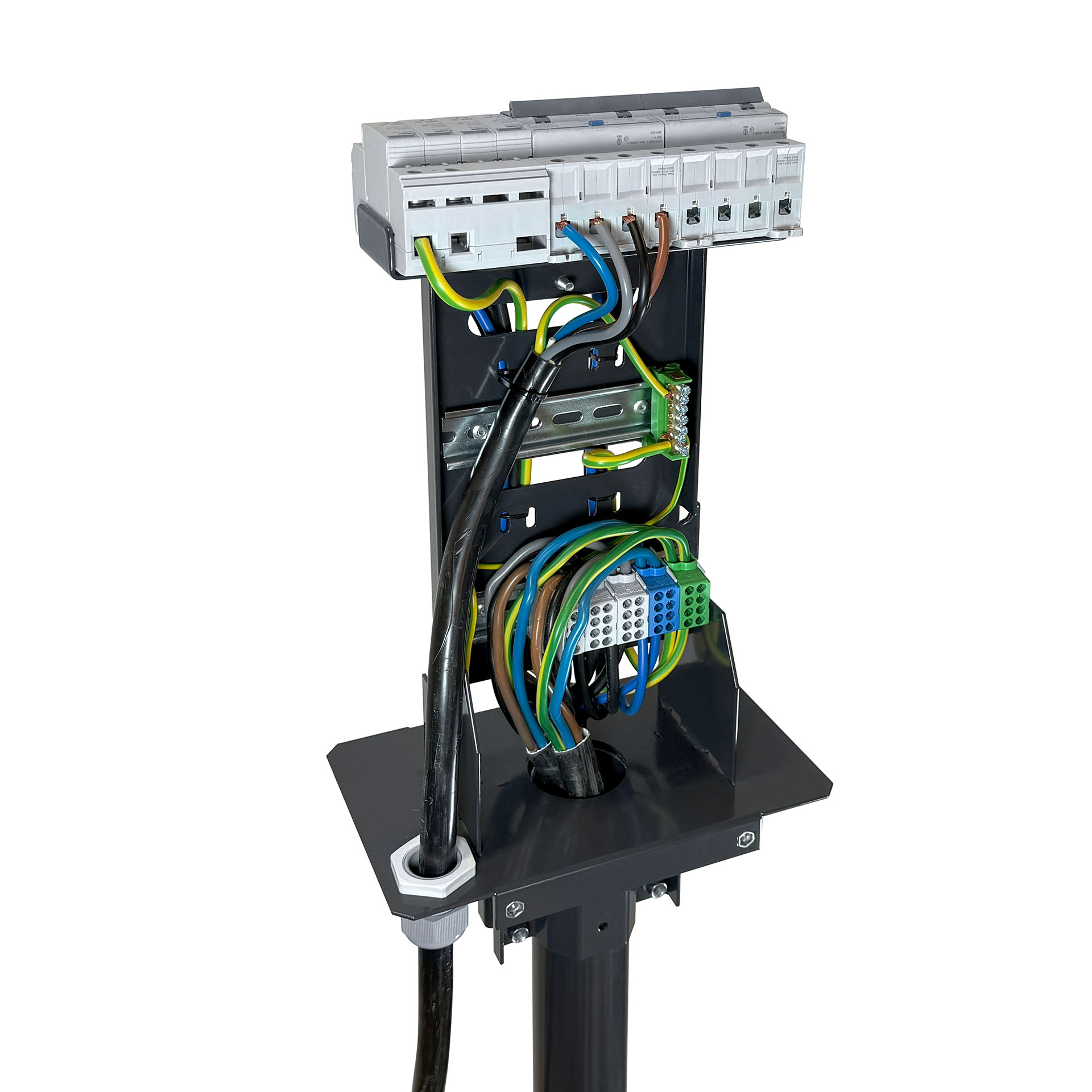

pb270d-1440

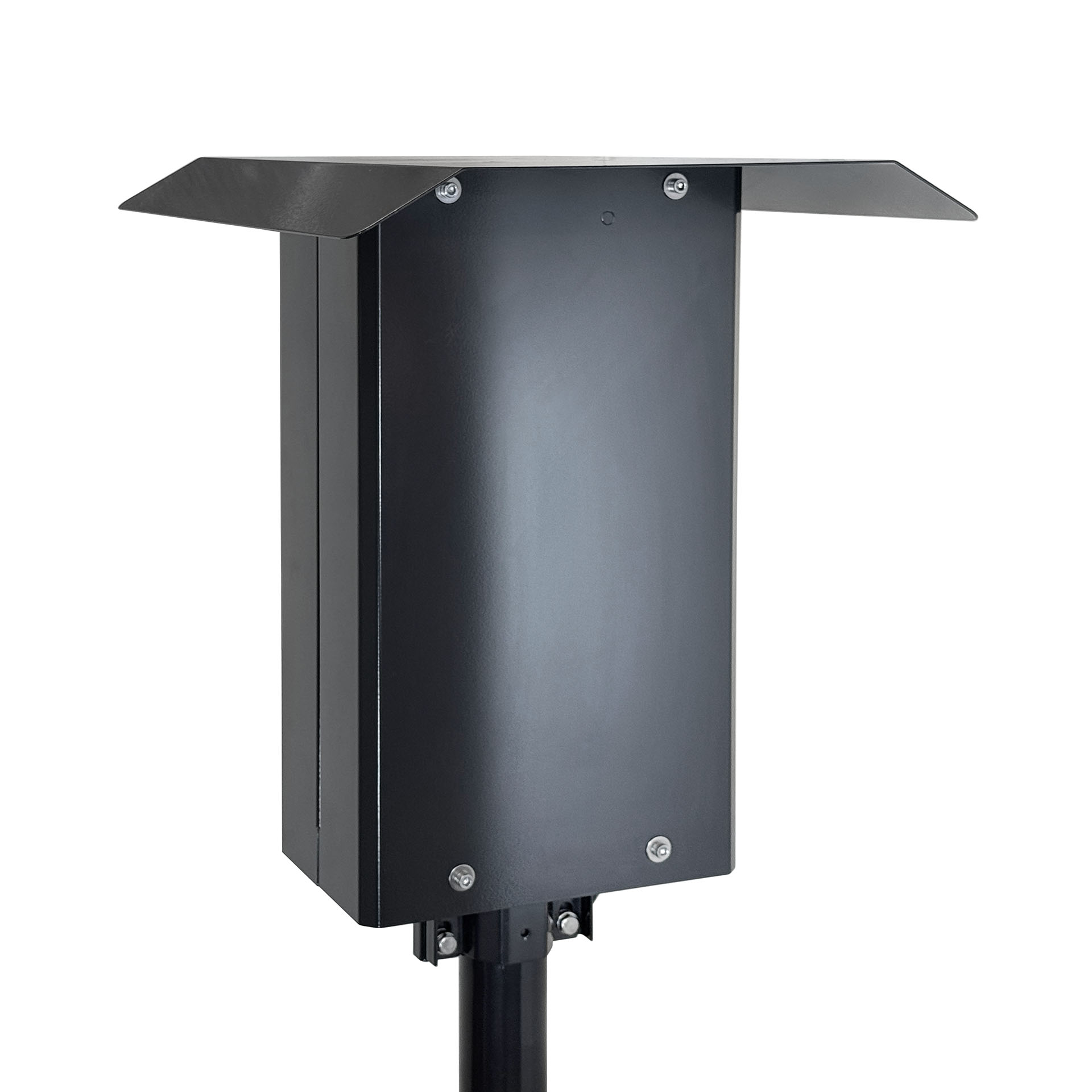

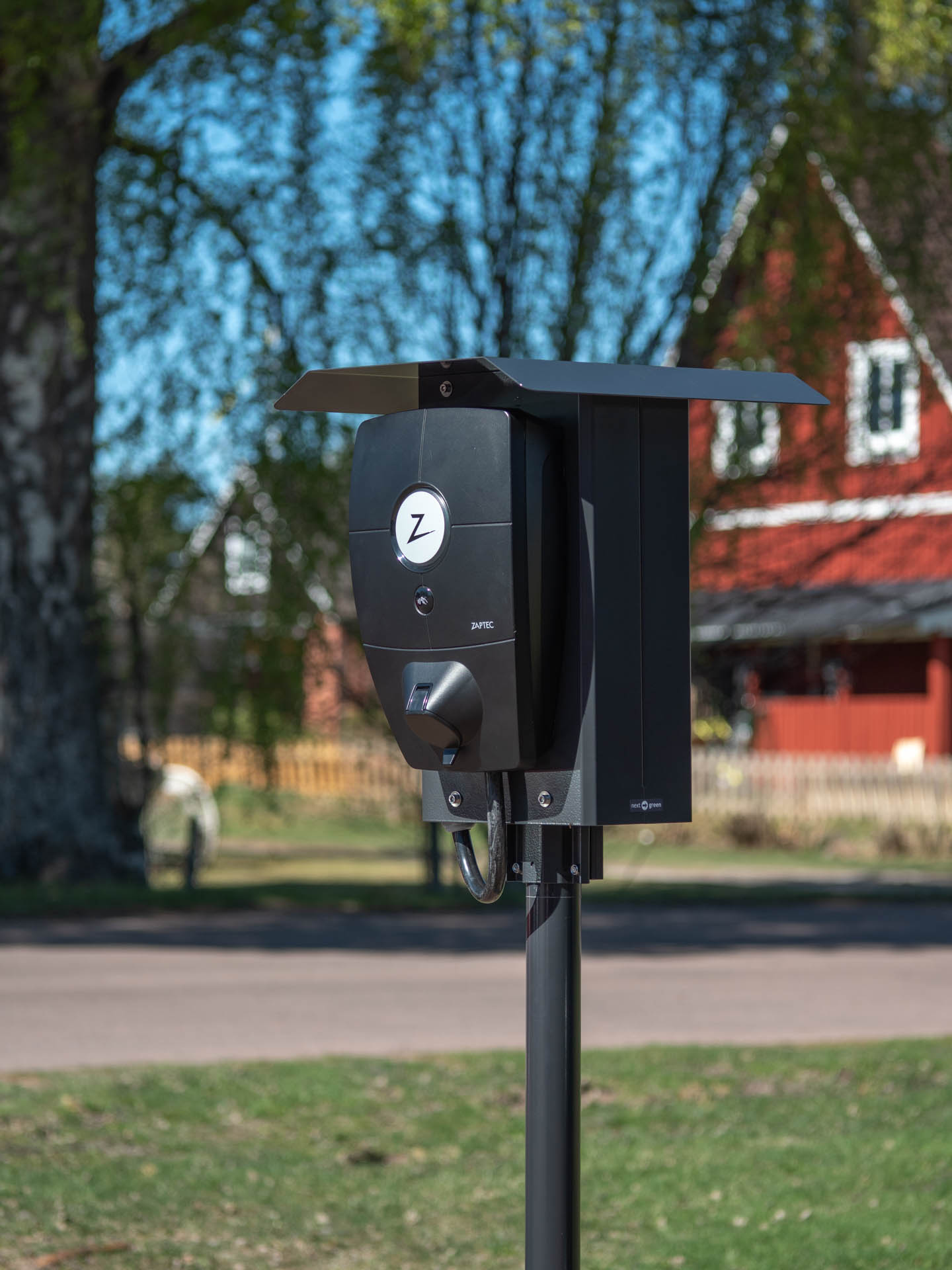

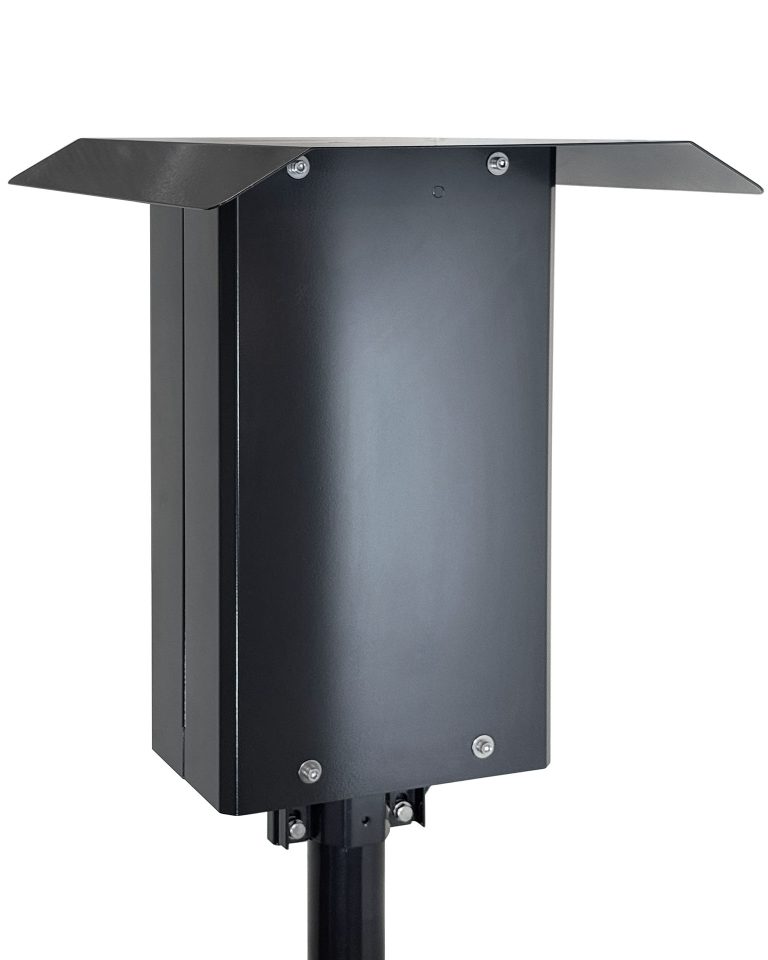

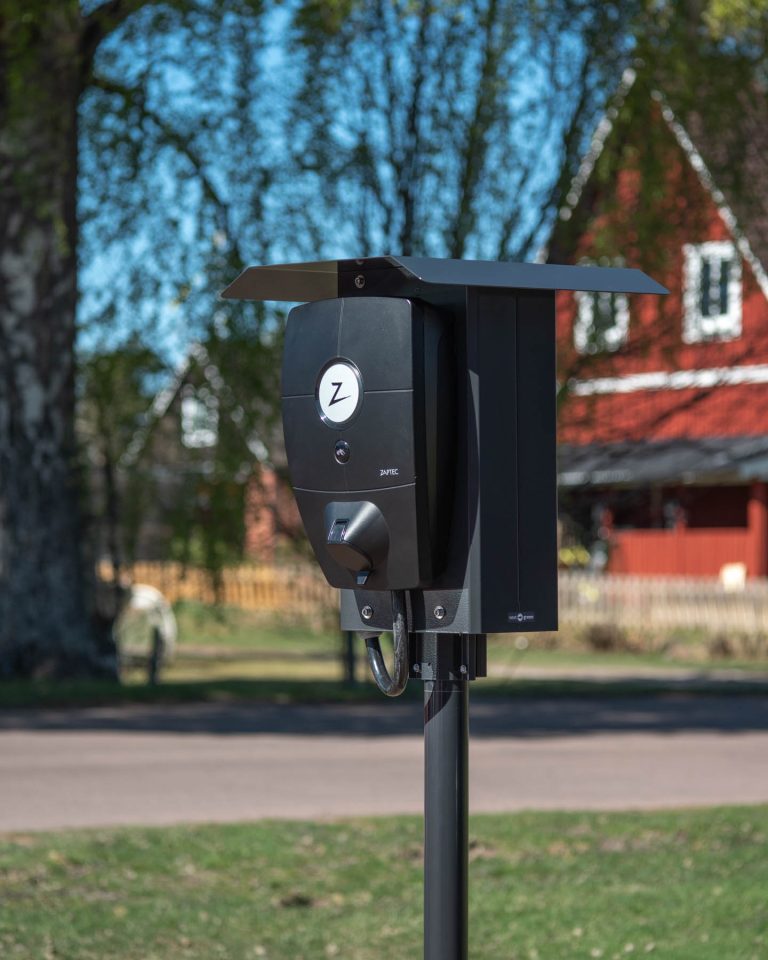

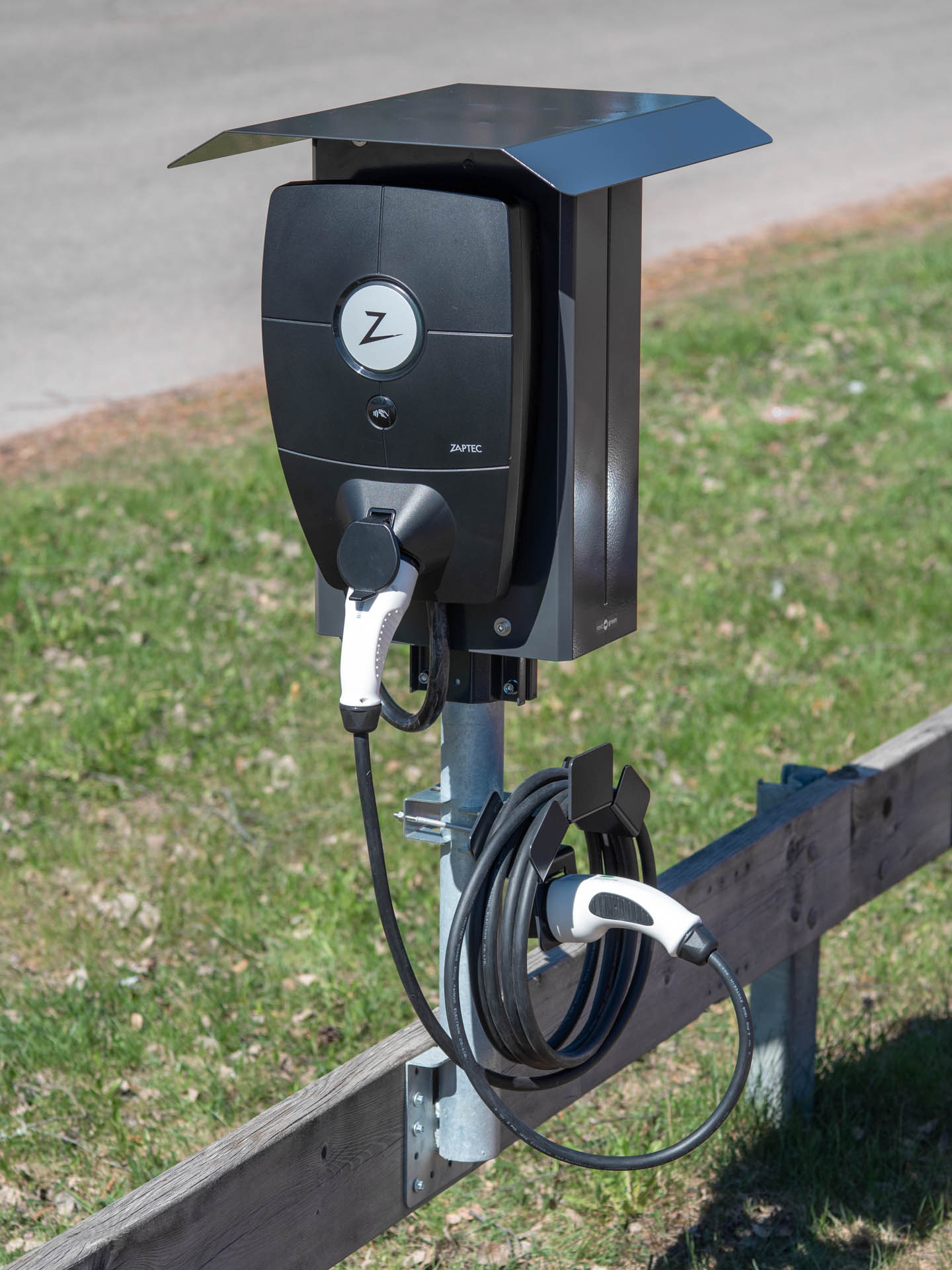

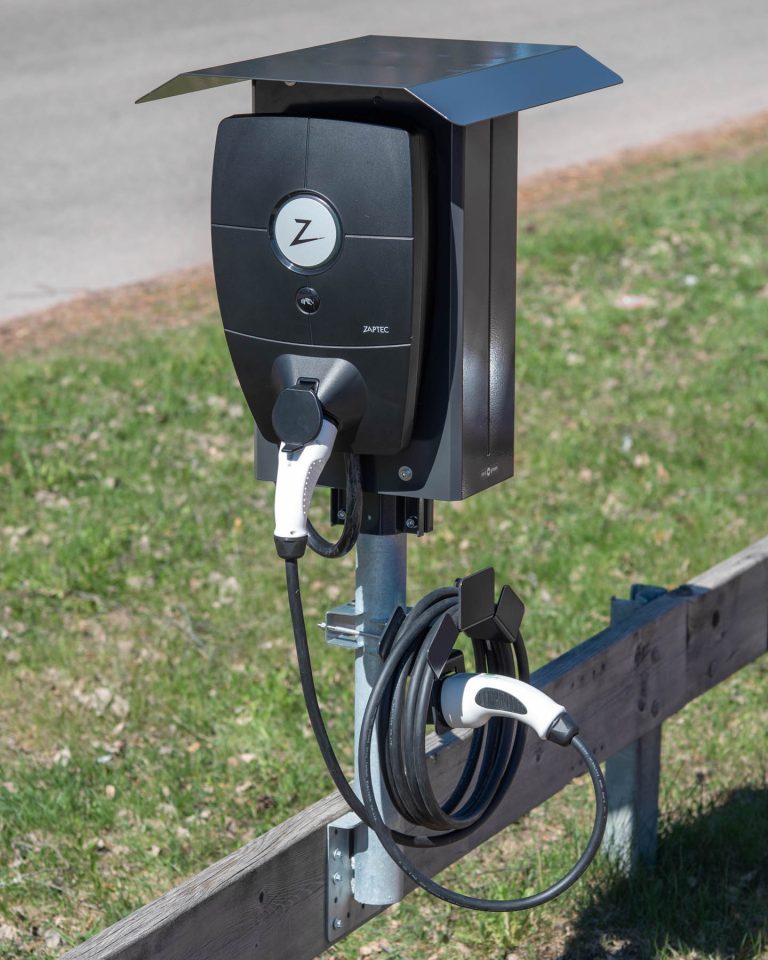

Polebox 270 D

E-nummer: 27 000 70
S-No: 35 063 08

Next Green Polebox 270 Q Laddboxhållare för fyra laddboxar på Piedestal Dynamic.

Polebox 270 Q

E-Nummer: 27 007 99

polebox-330s-1440-01

Polebox 330 S

E-nummer: 24 803 66
S-No: 35 063 30

polebox-330d-1440-01

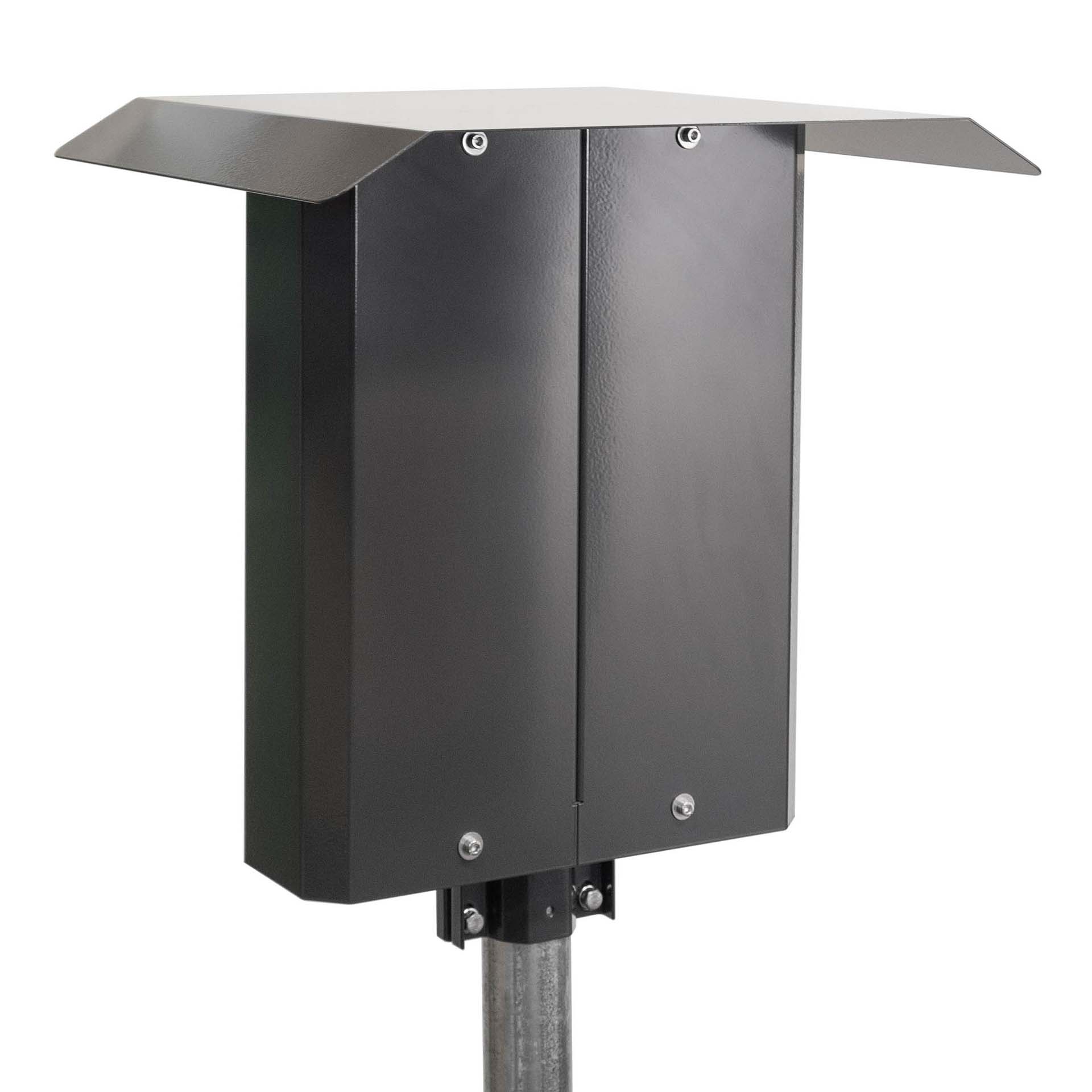

Polebox 330 D

E-nummer: 27 002 50
S-No: 35 062 31

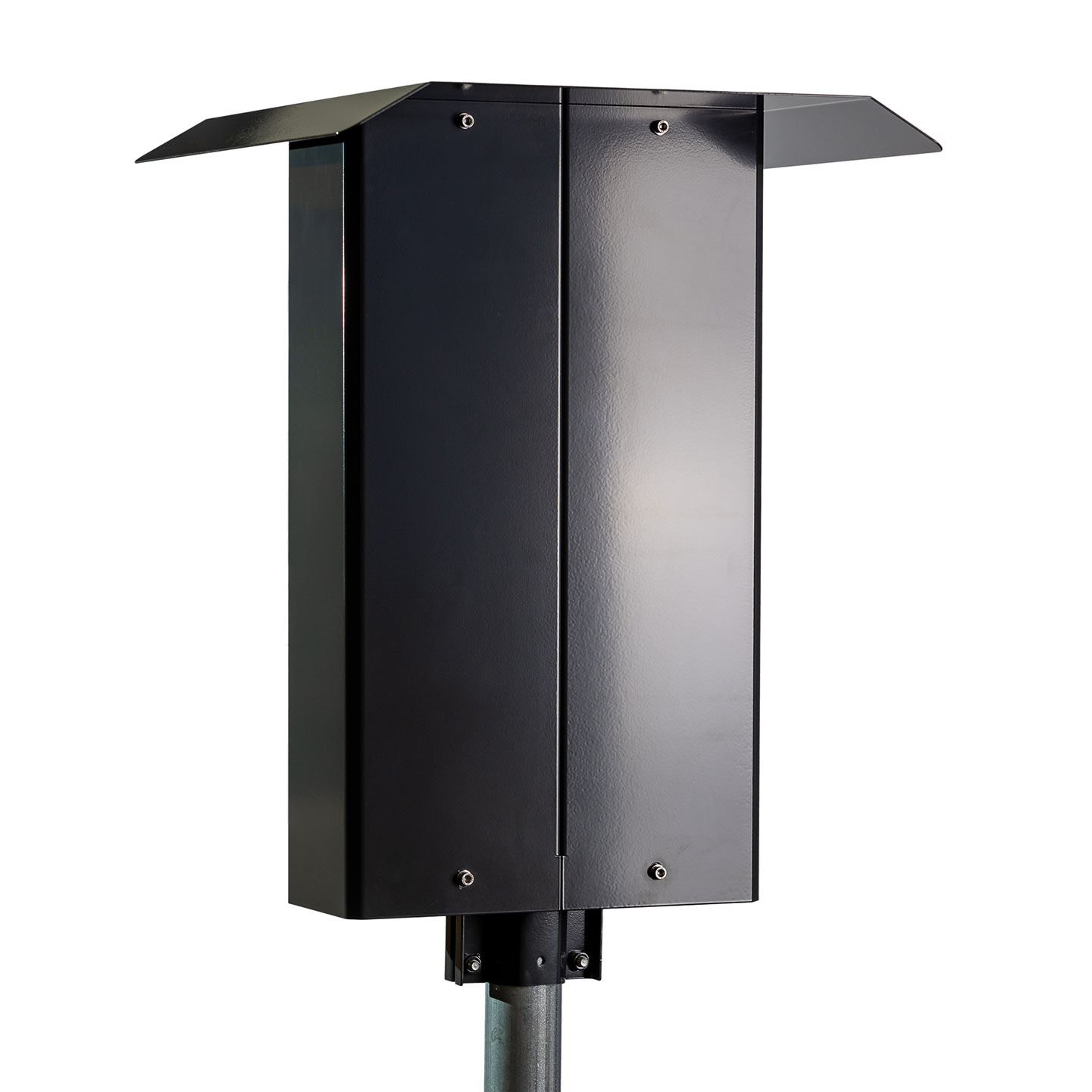

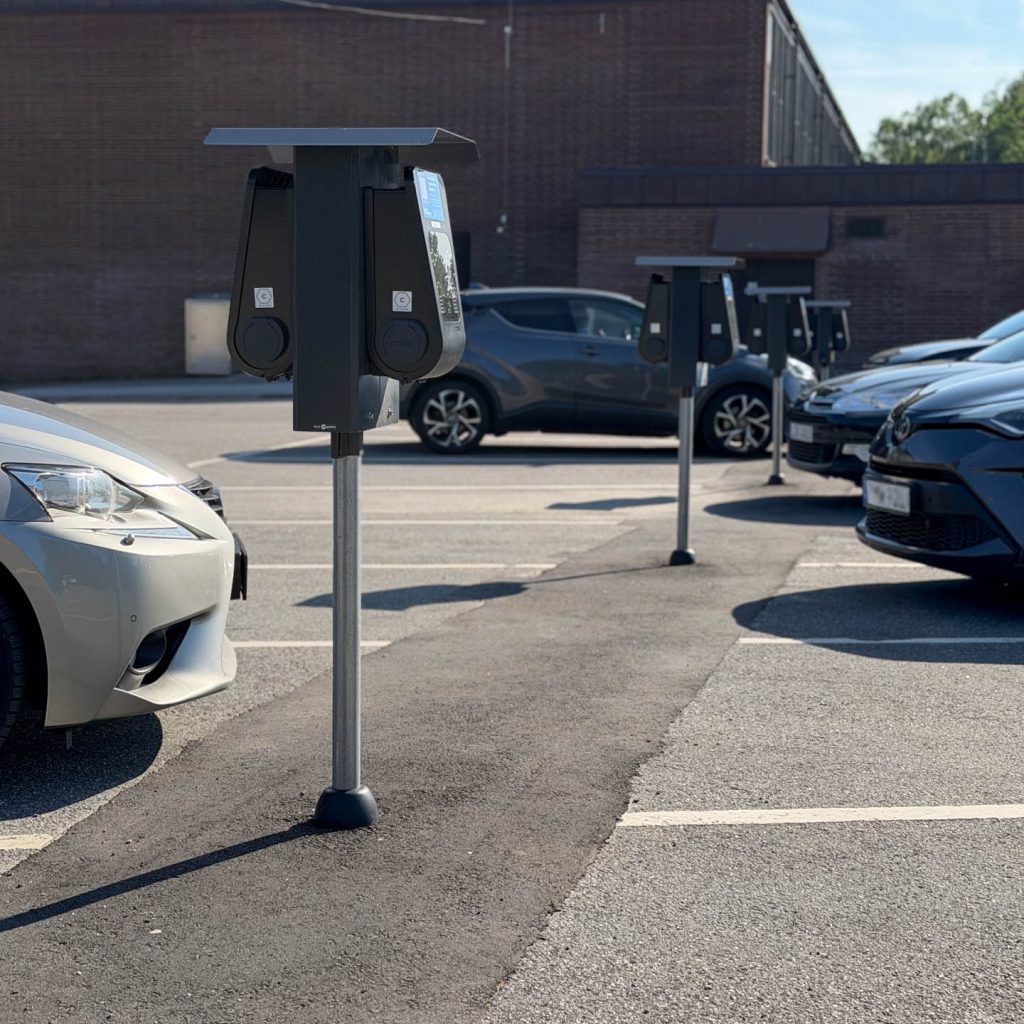

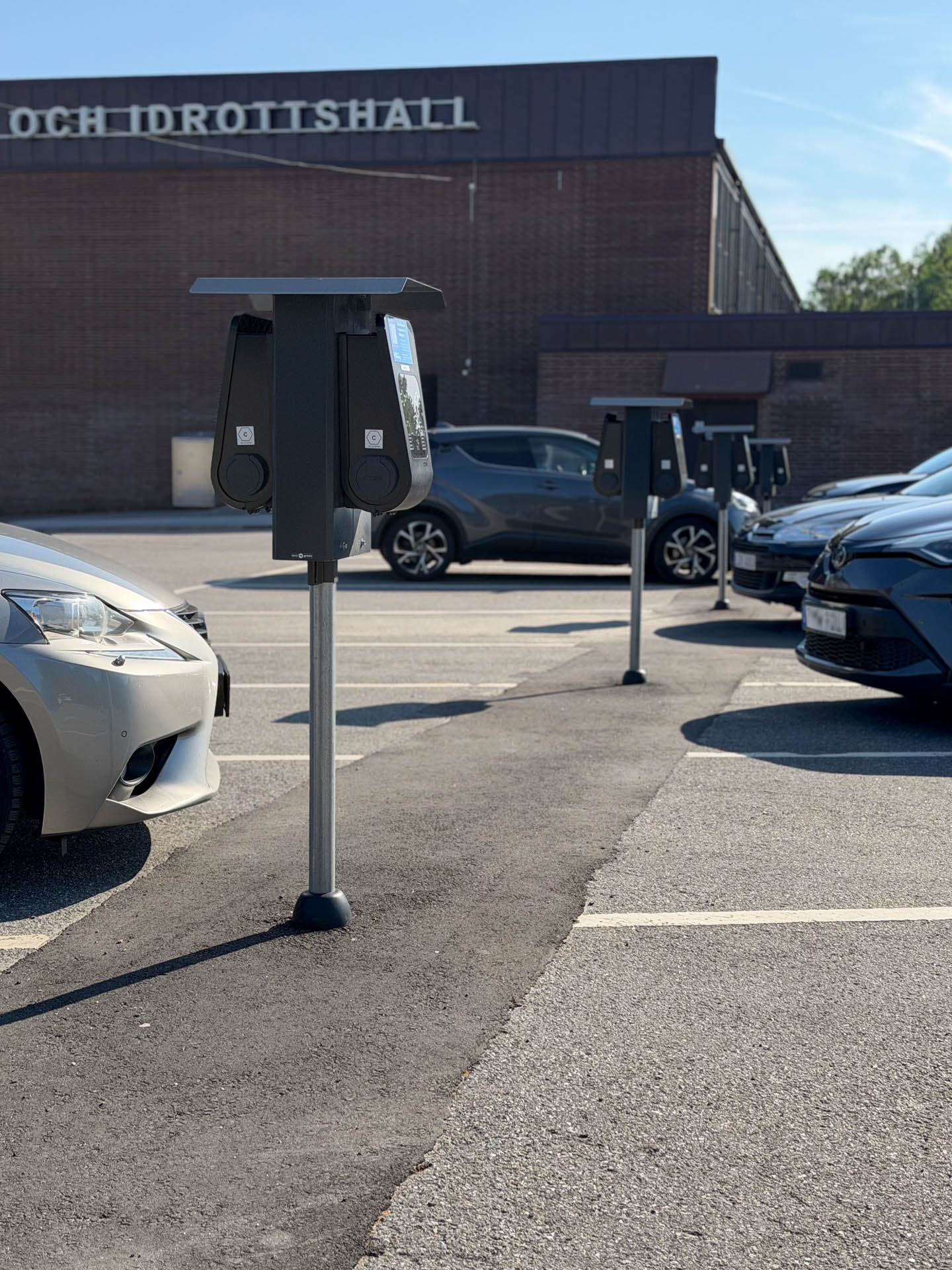

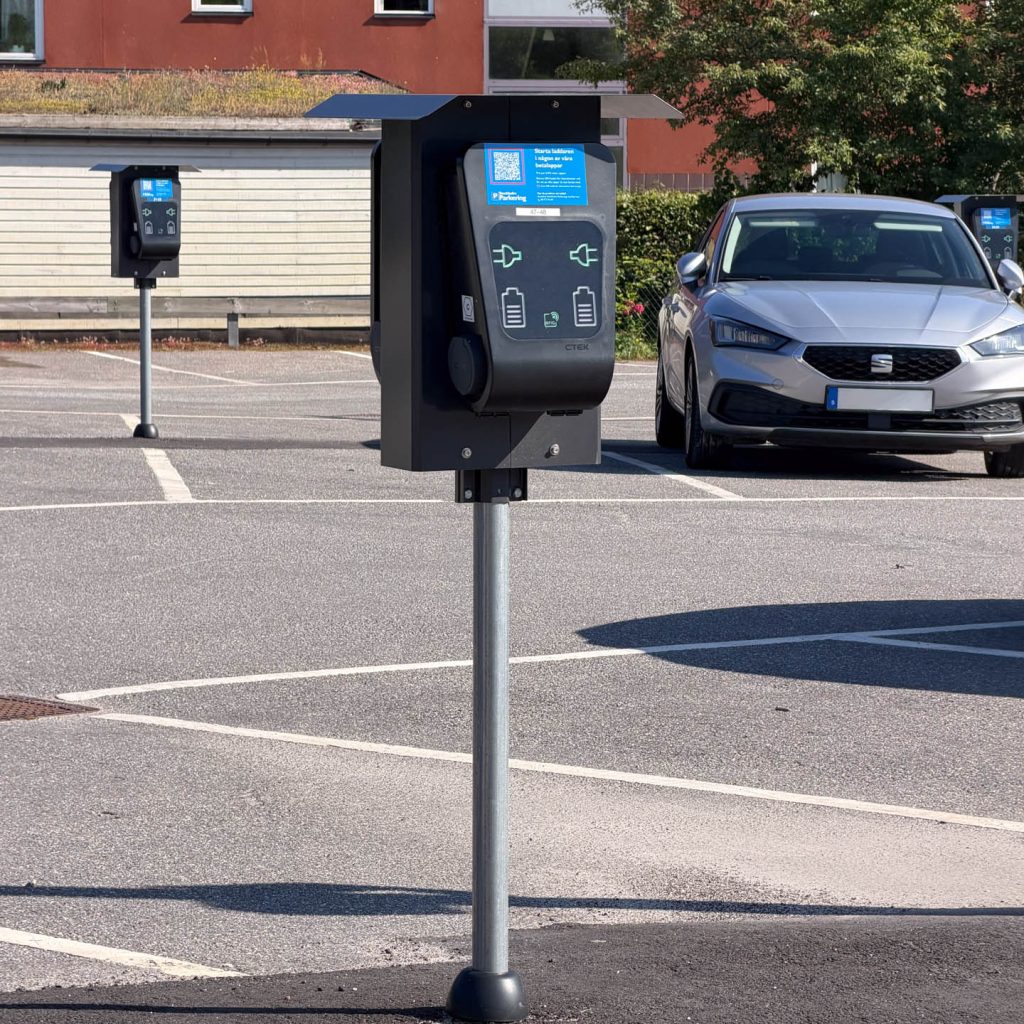

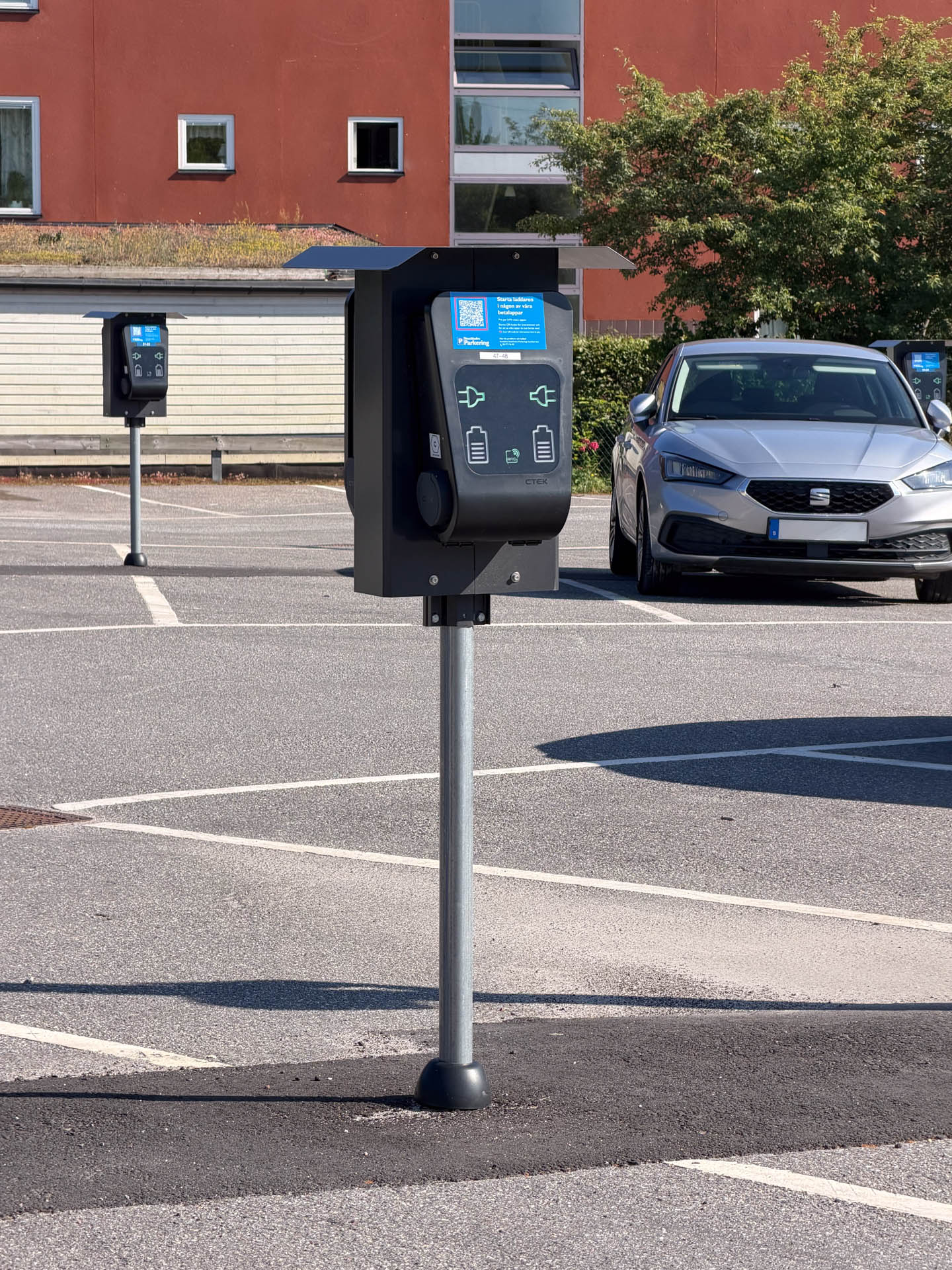

Next Green Polebox 320D

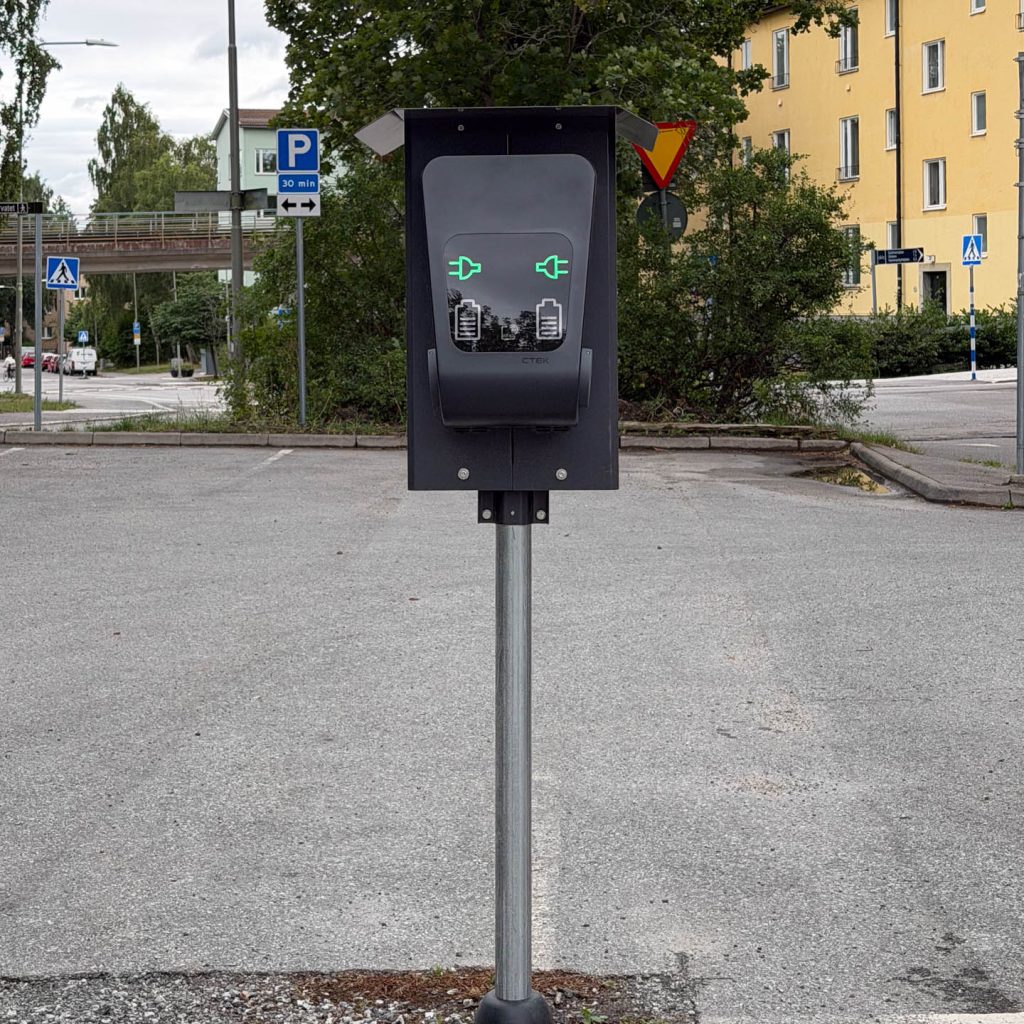

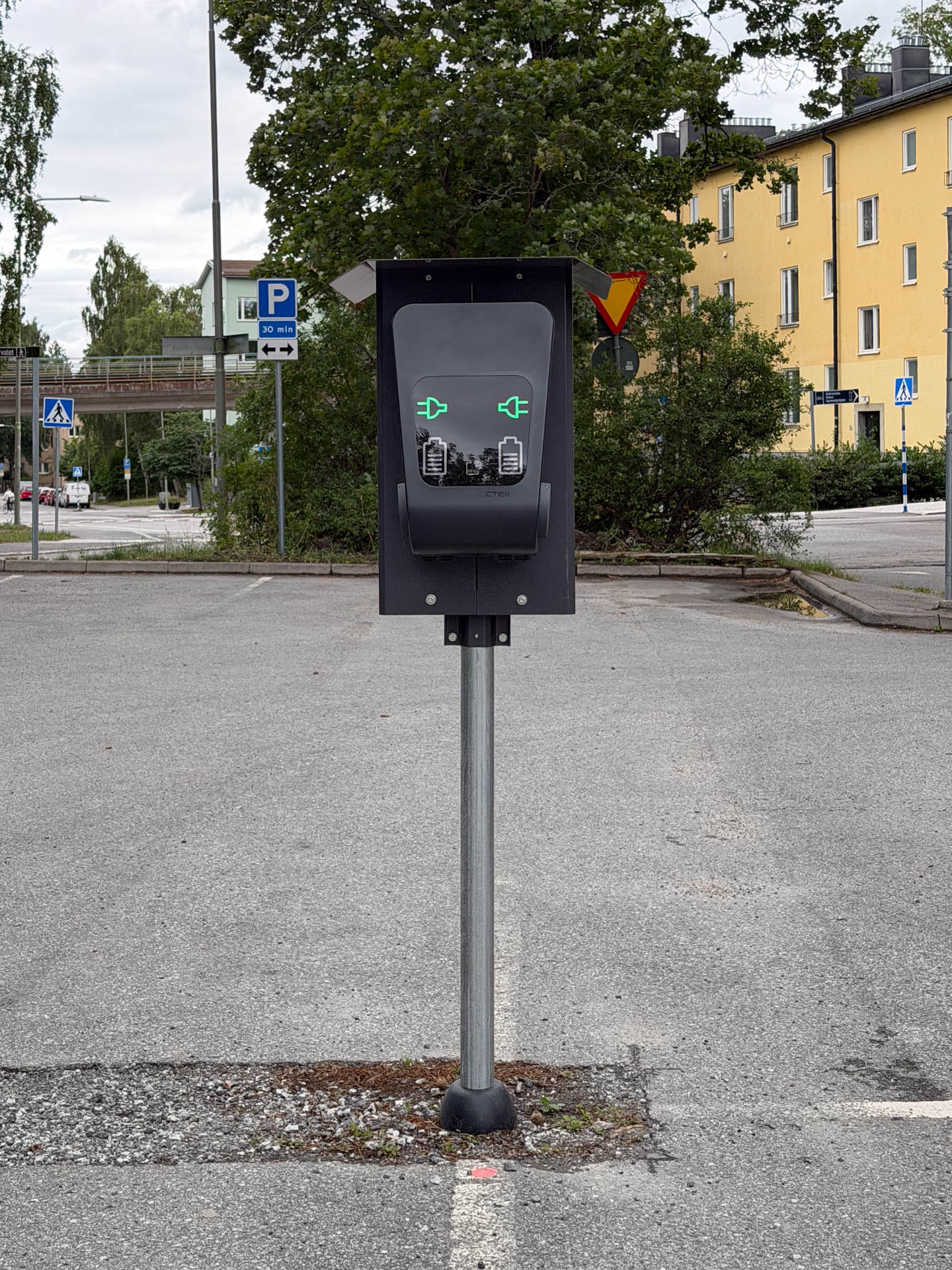

Polebox 320 D

E-nummer: 27 004 91
S-No: 35 063 27

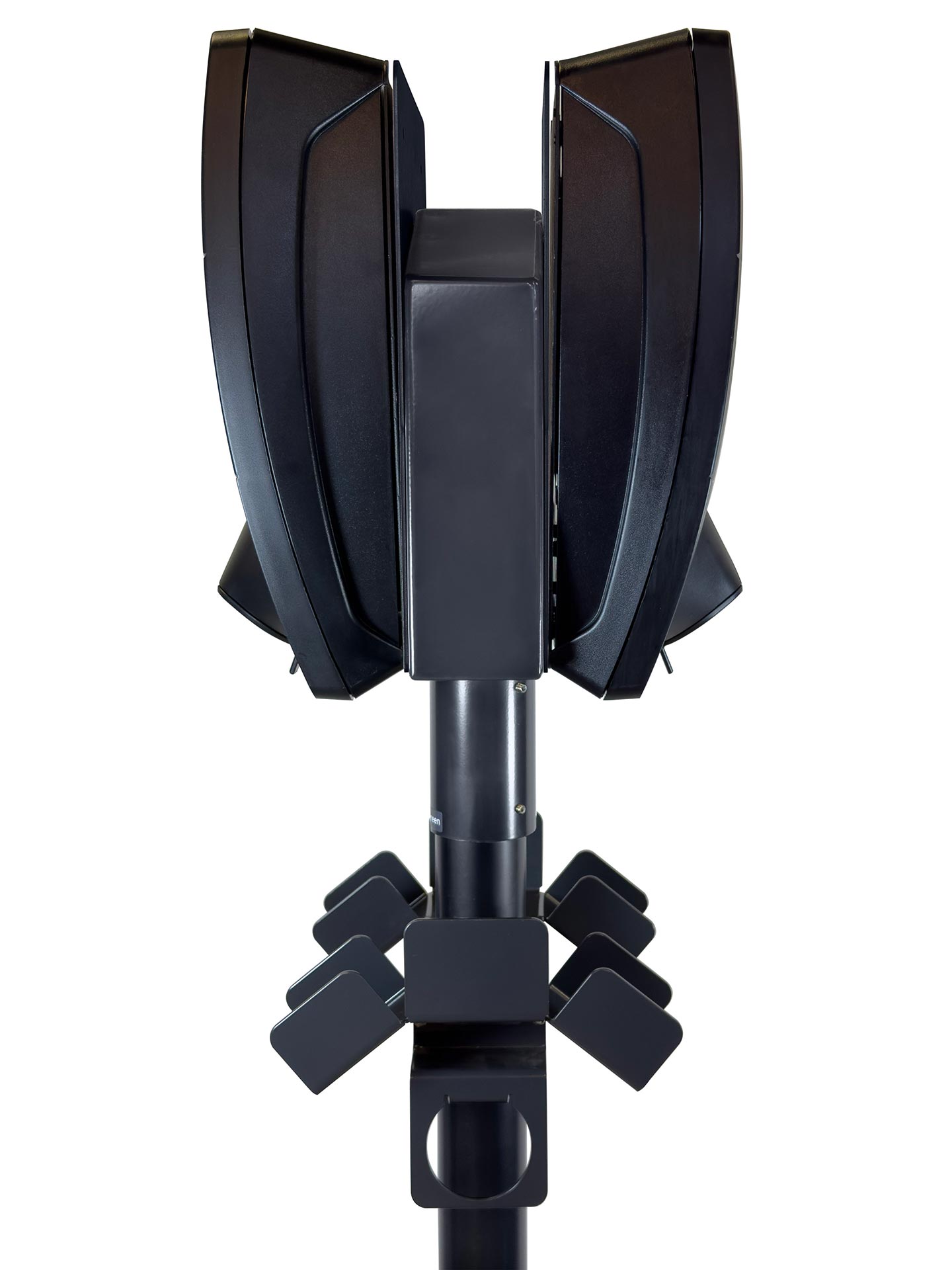

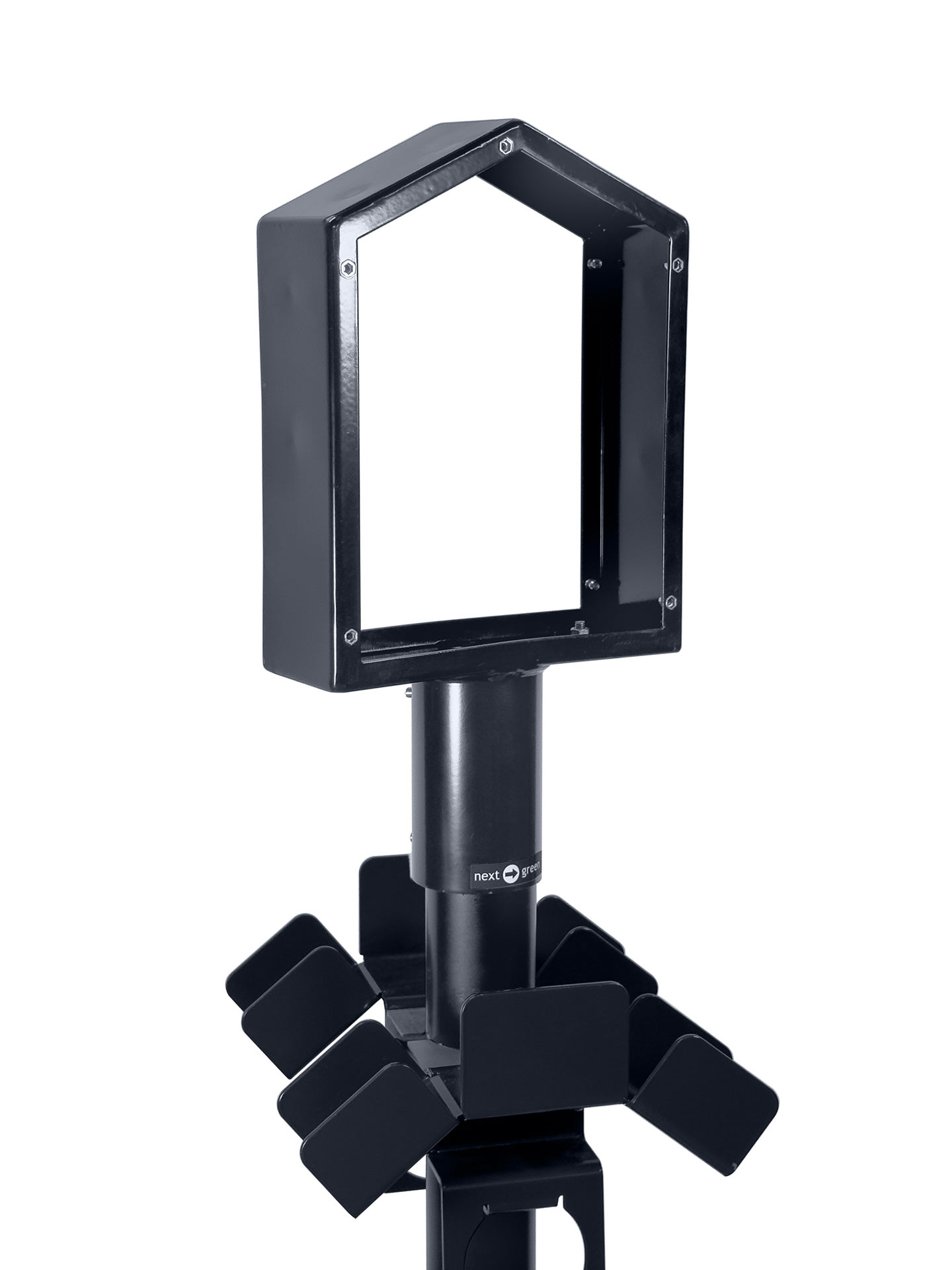

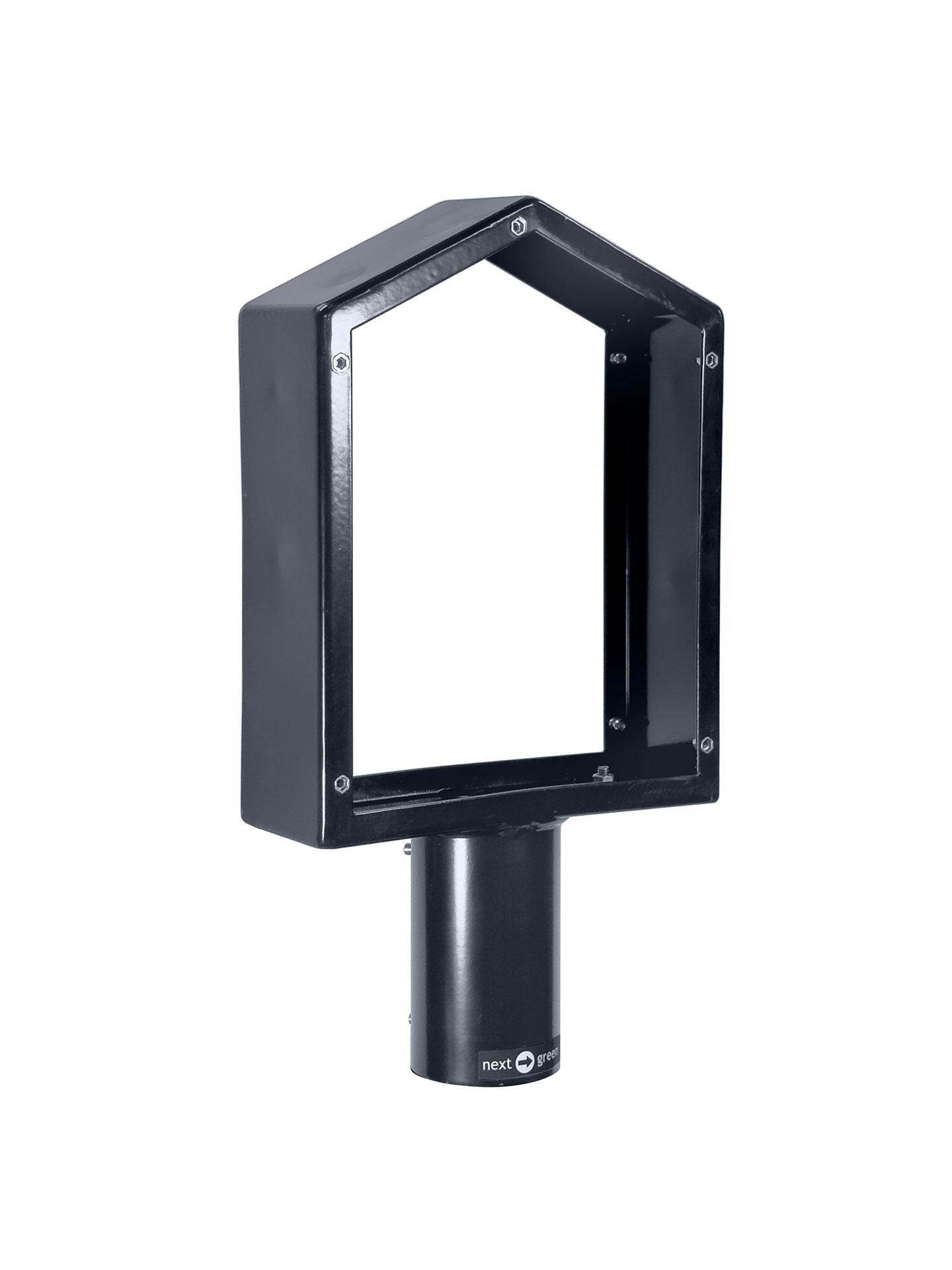

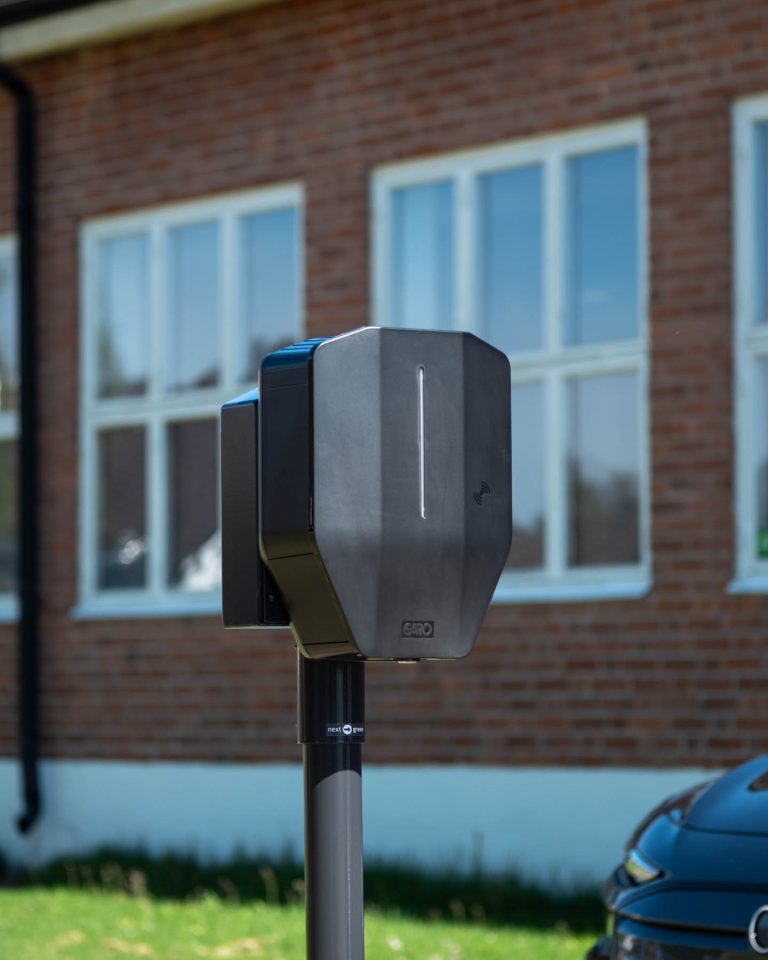

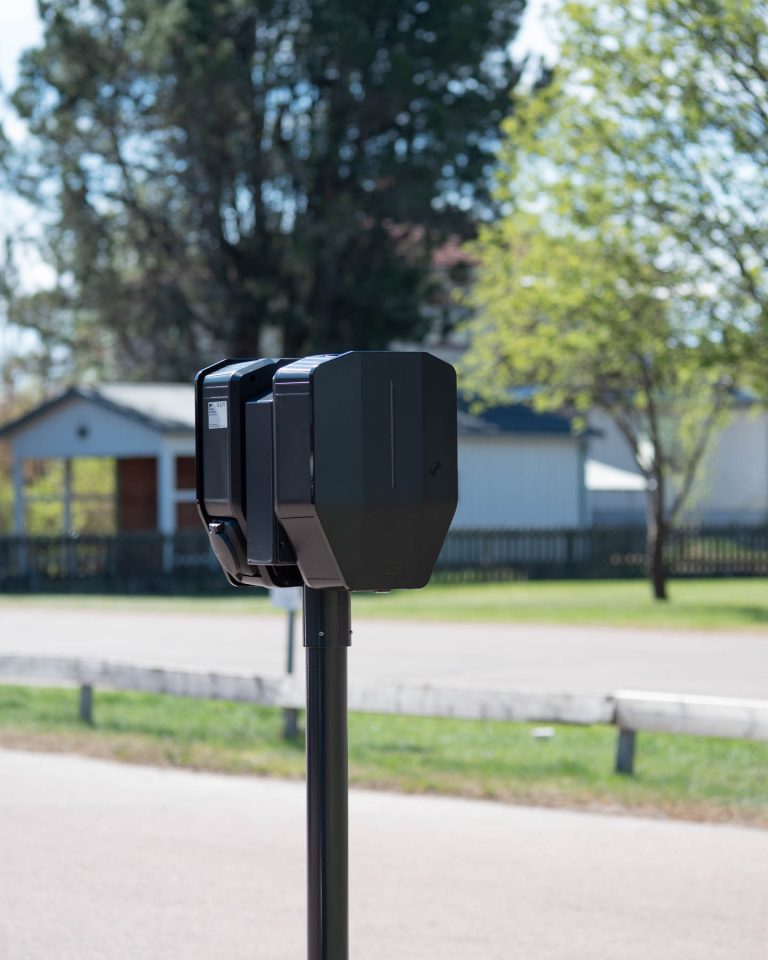

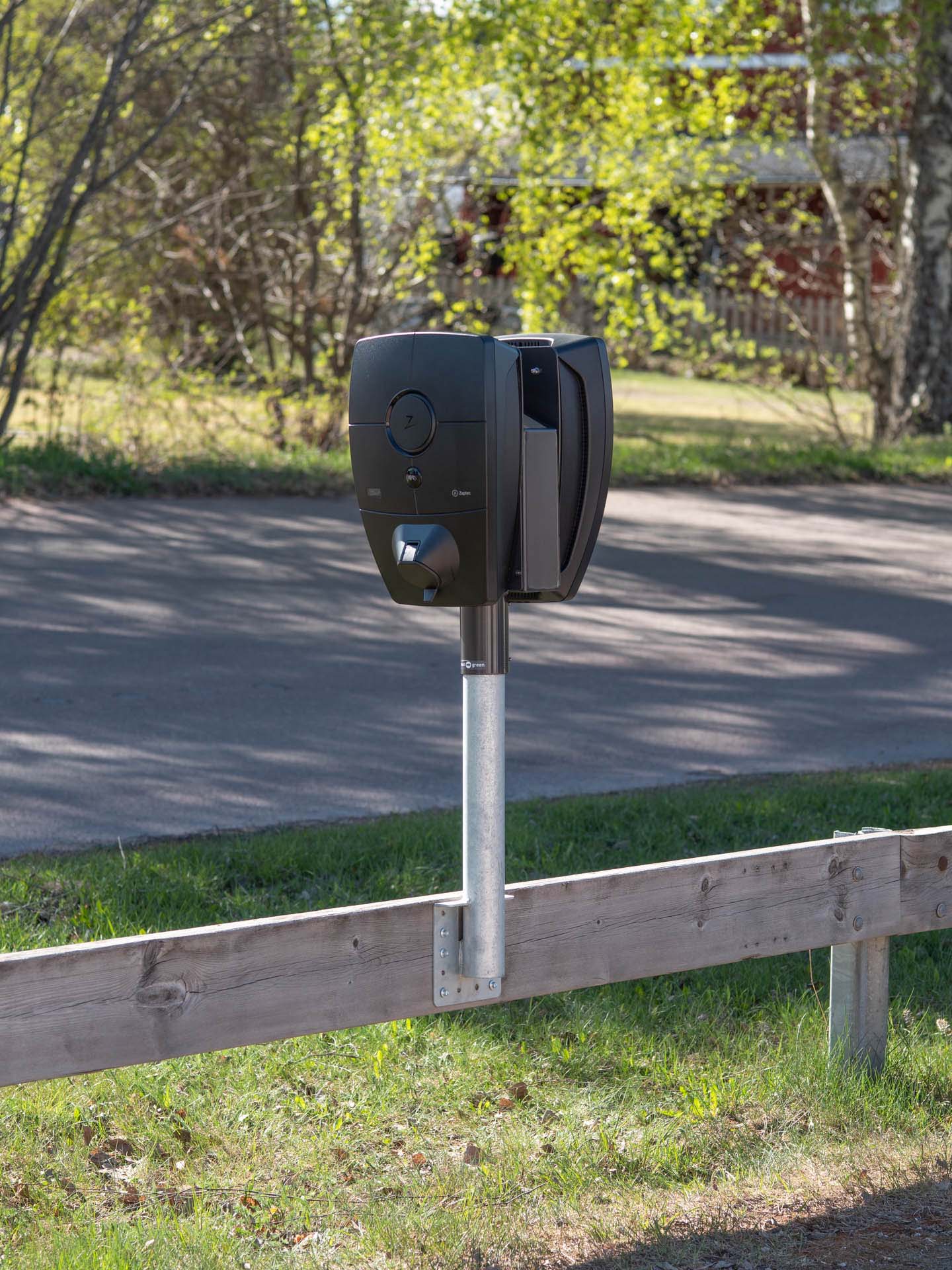

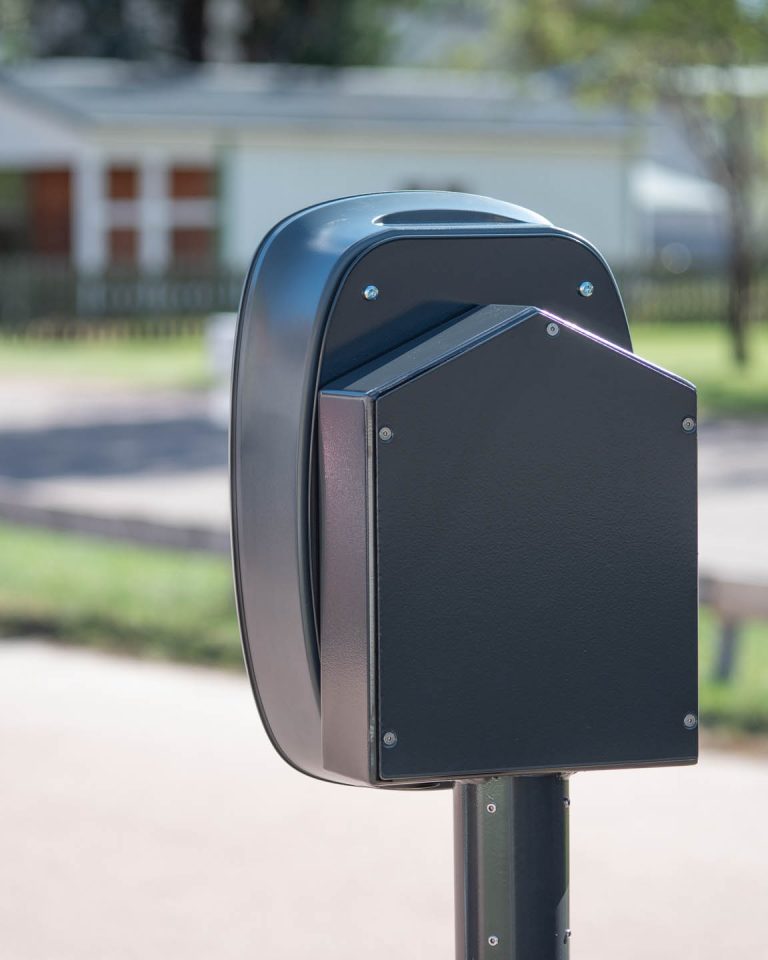

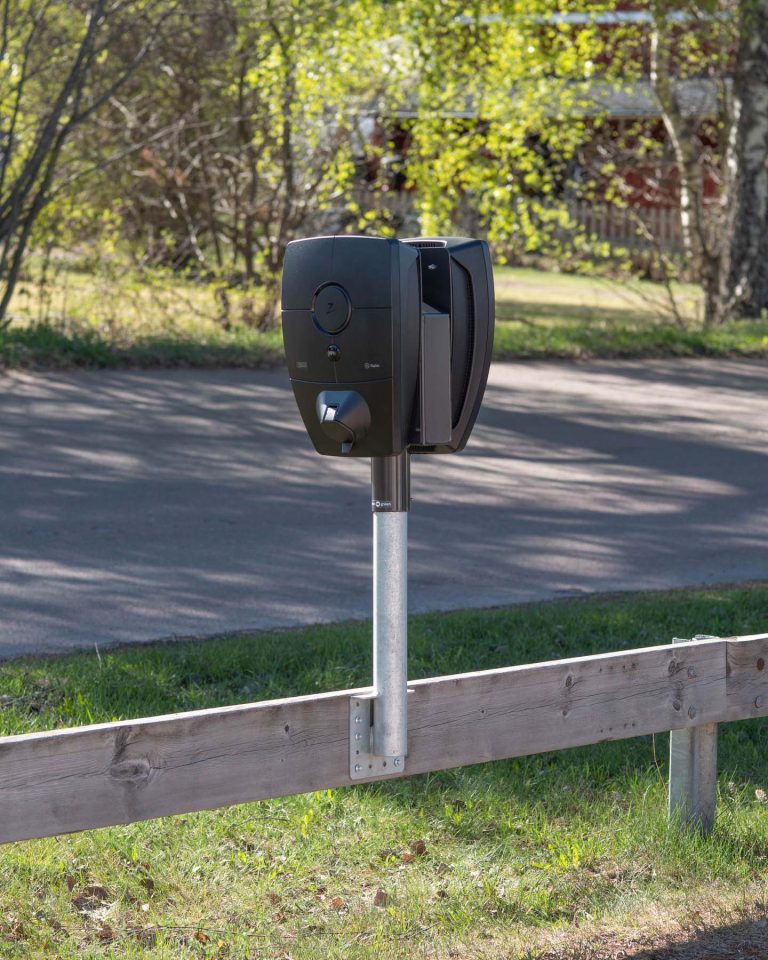

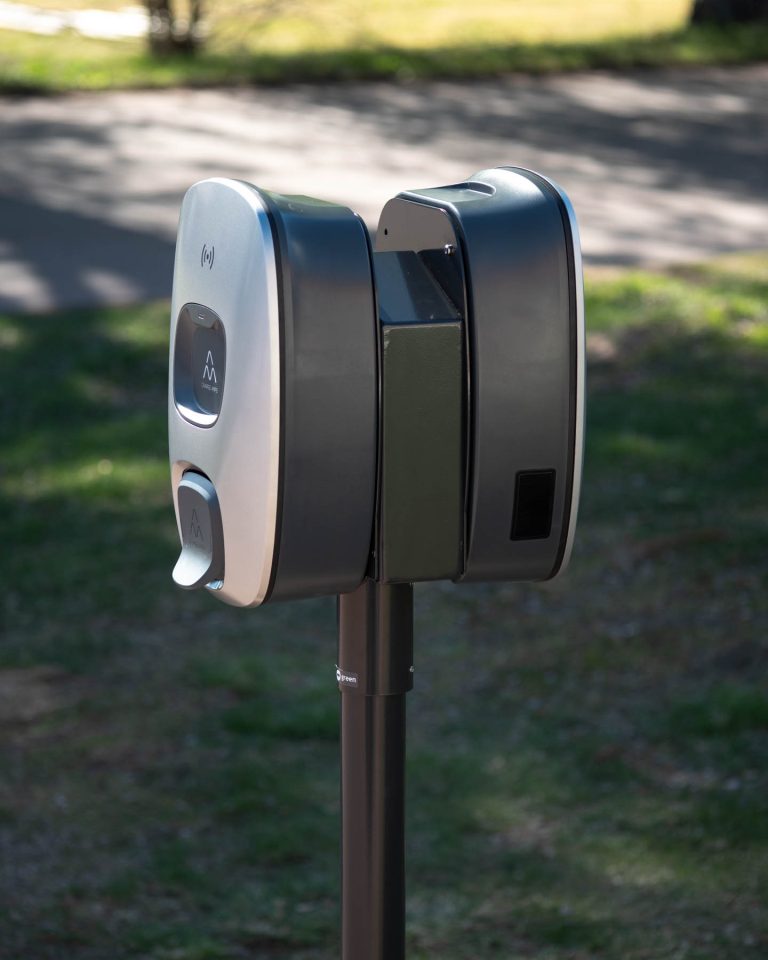

Polebox 220 Slim med dubbelmontage av laddboxar

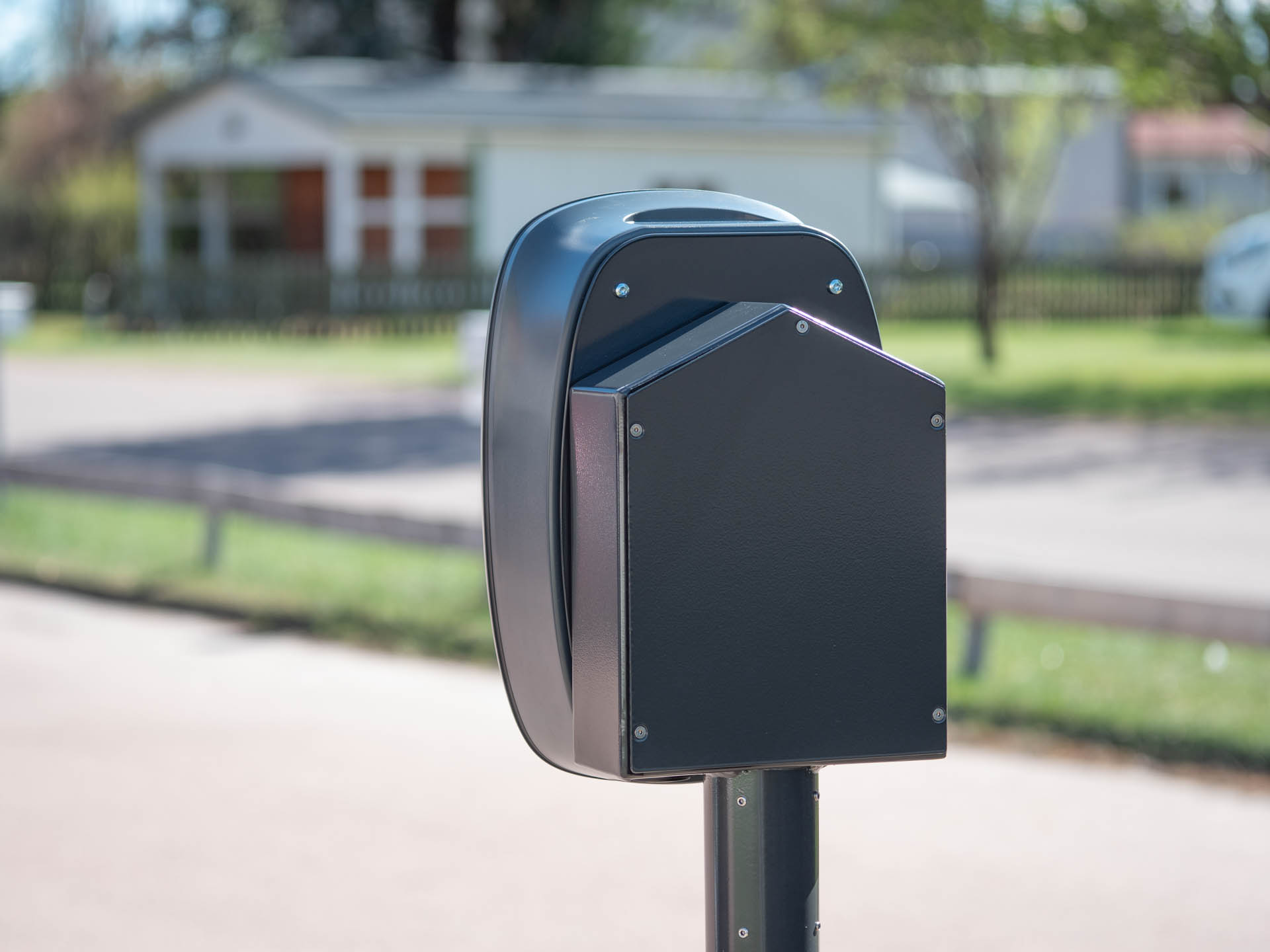

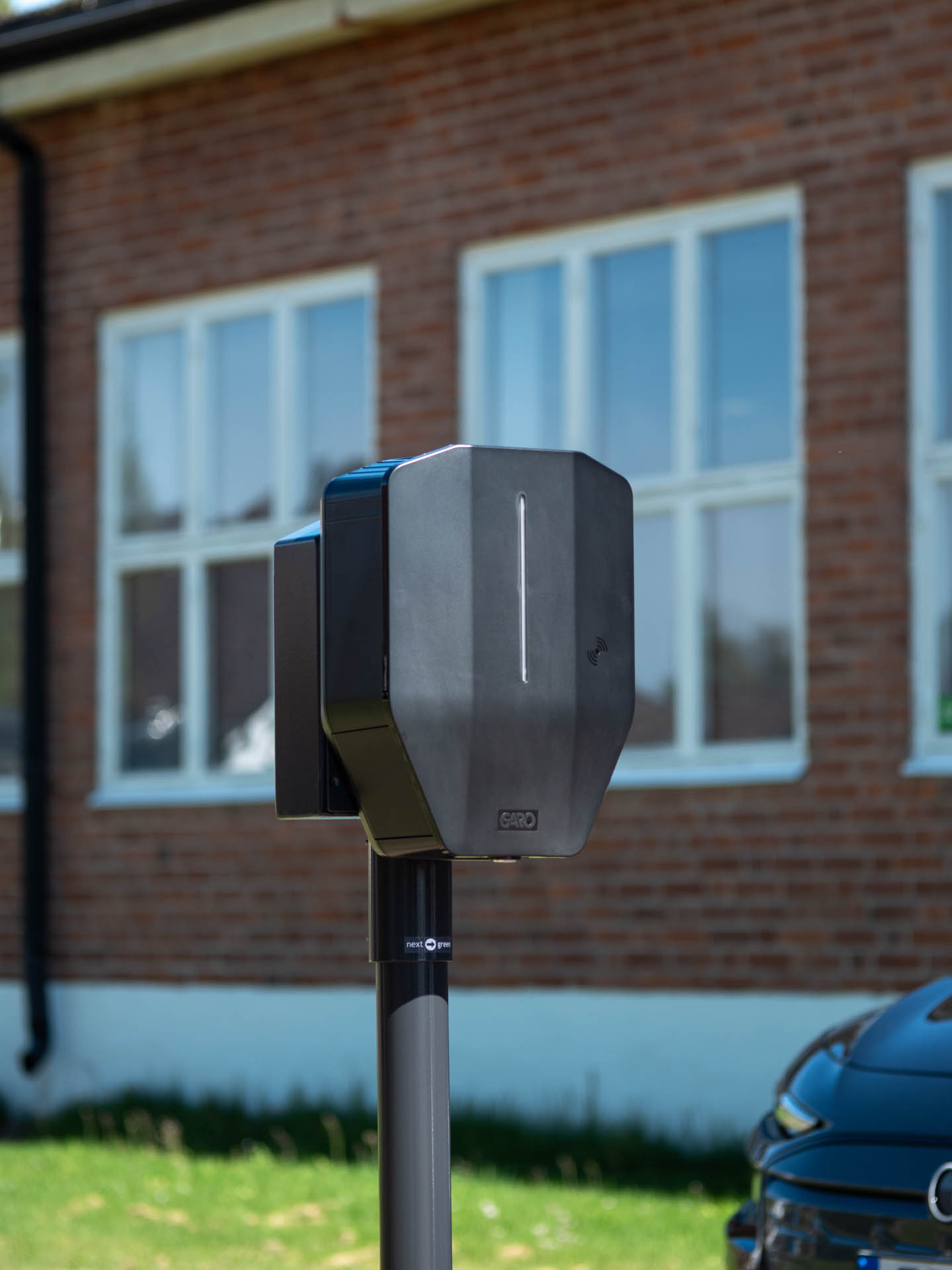

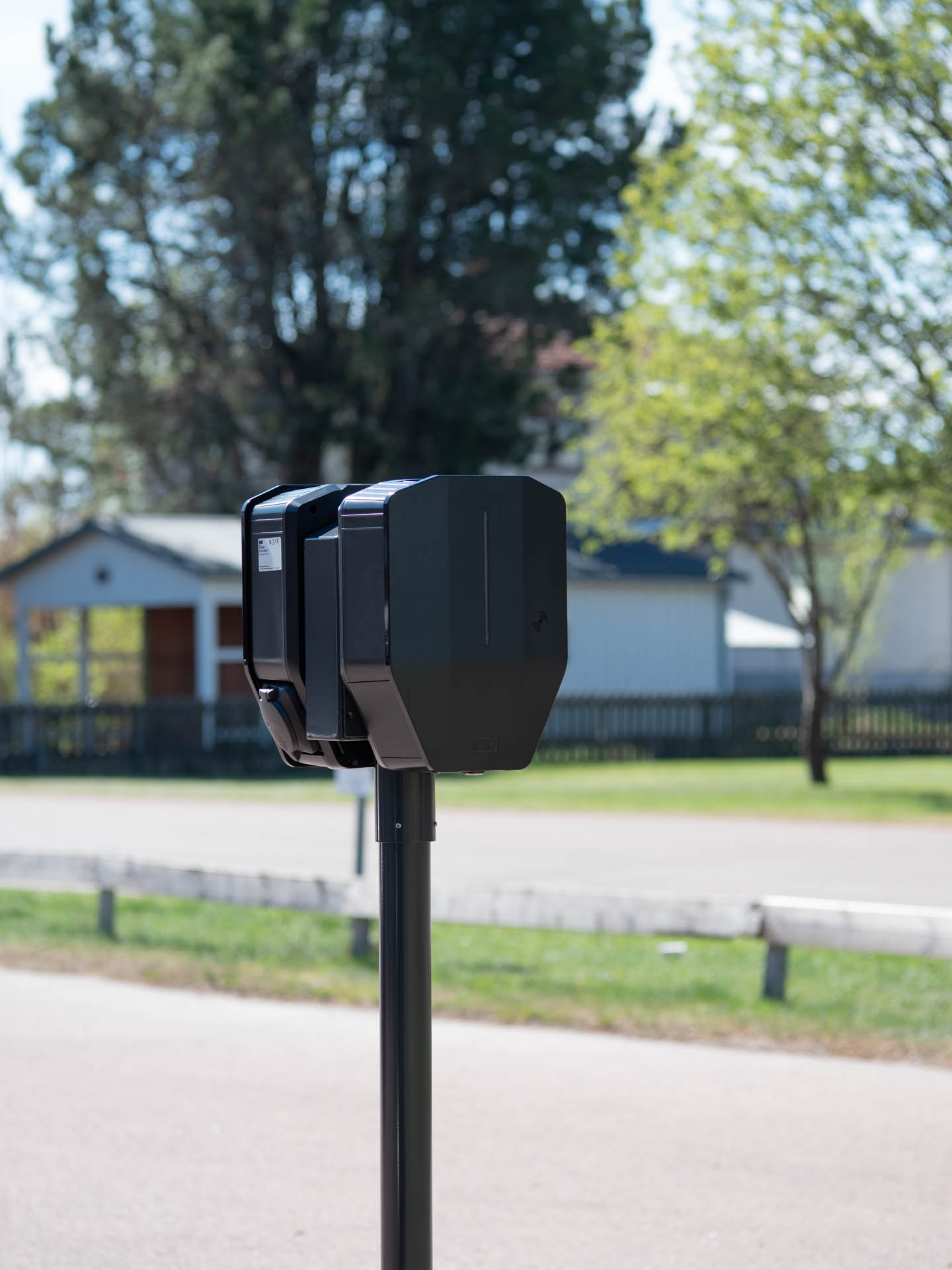

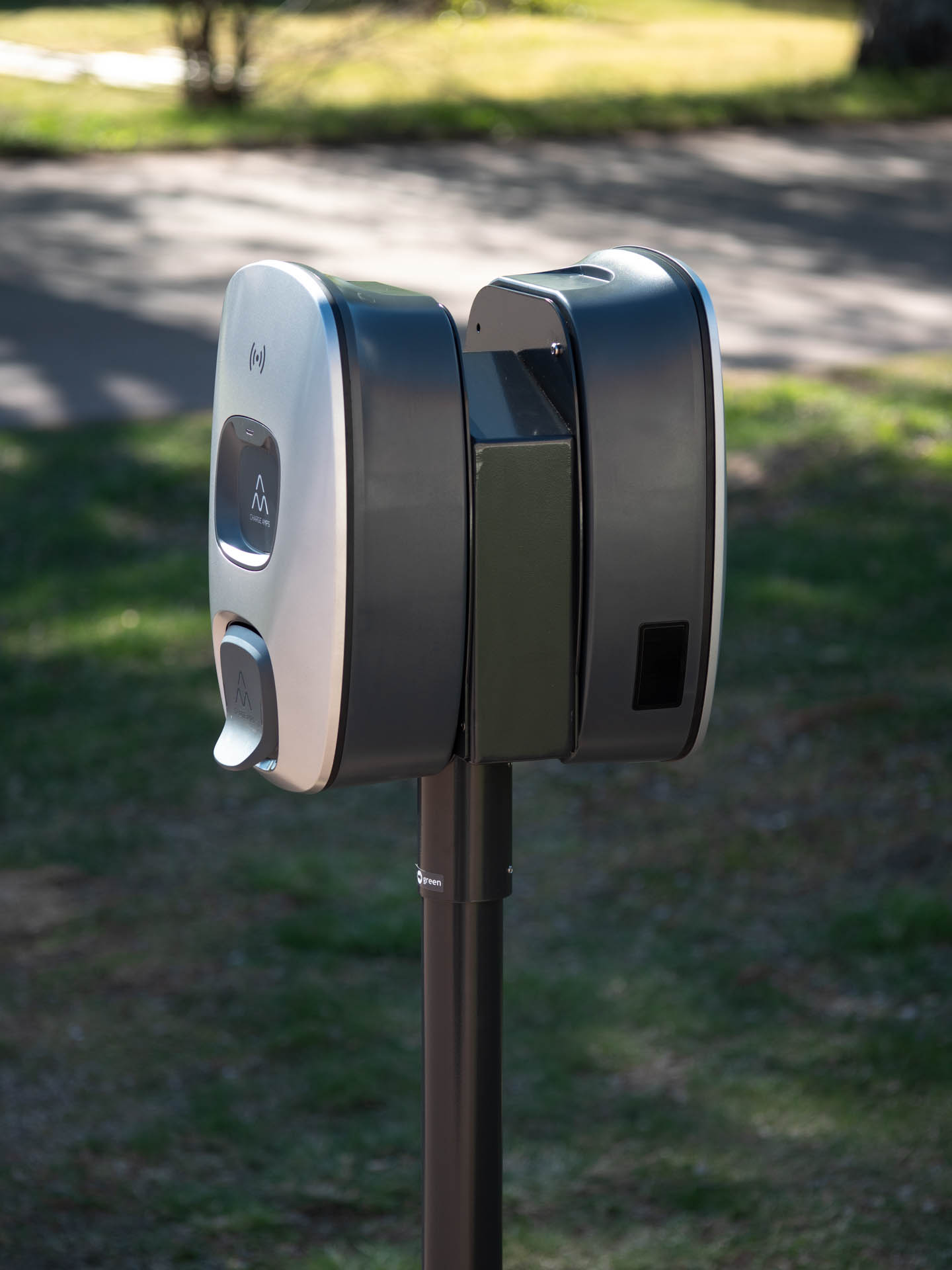

Polebox 220 Slim

E-nummer: 27 011 88

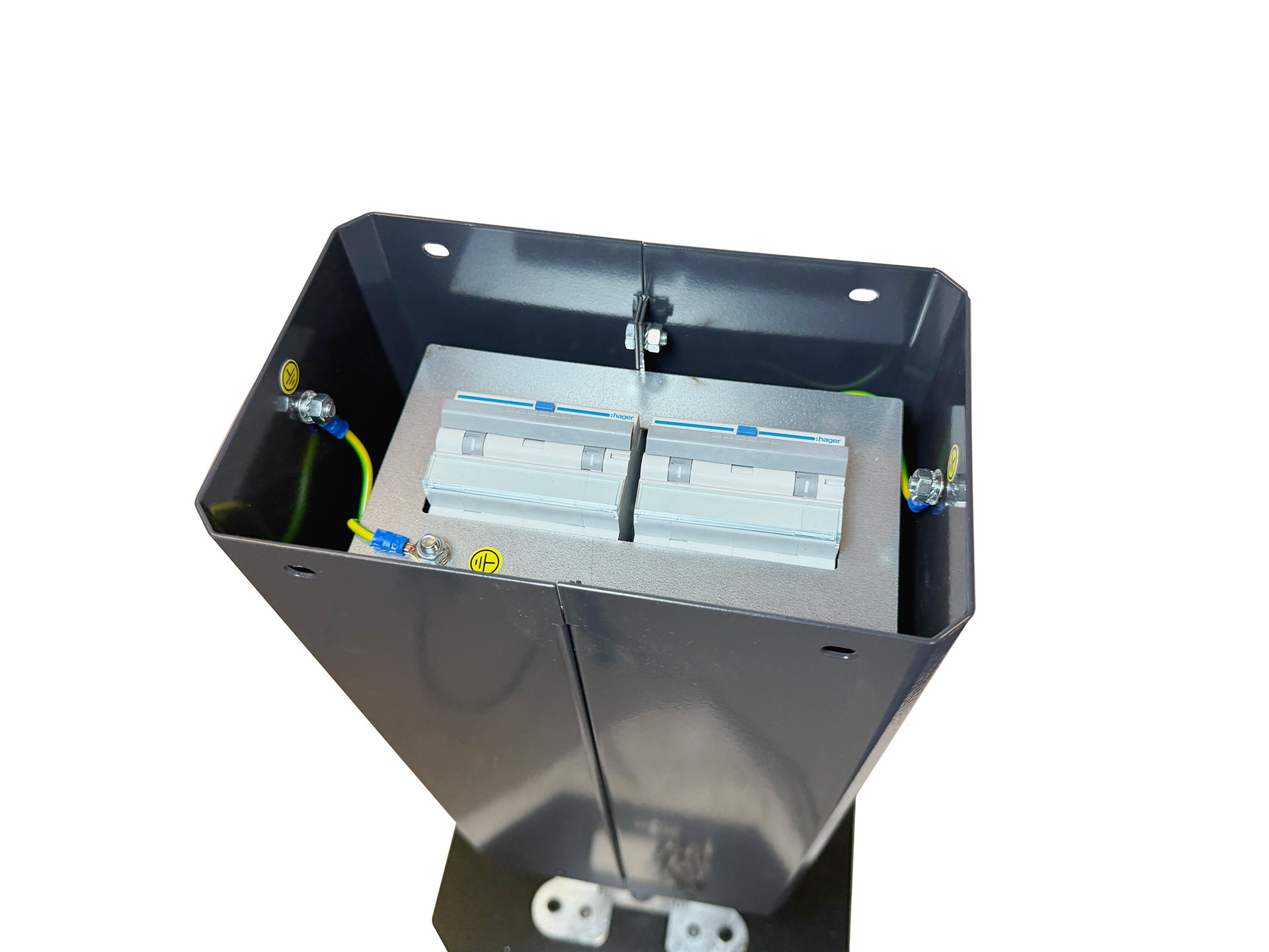

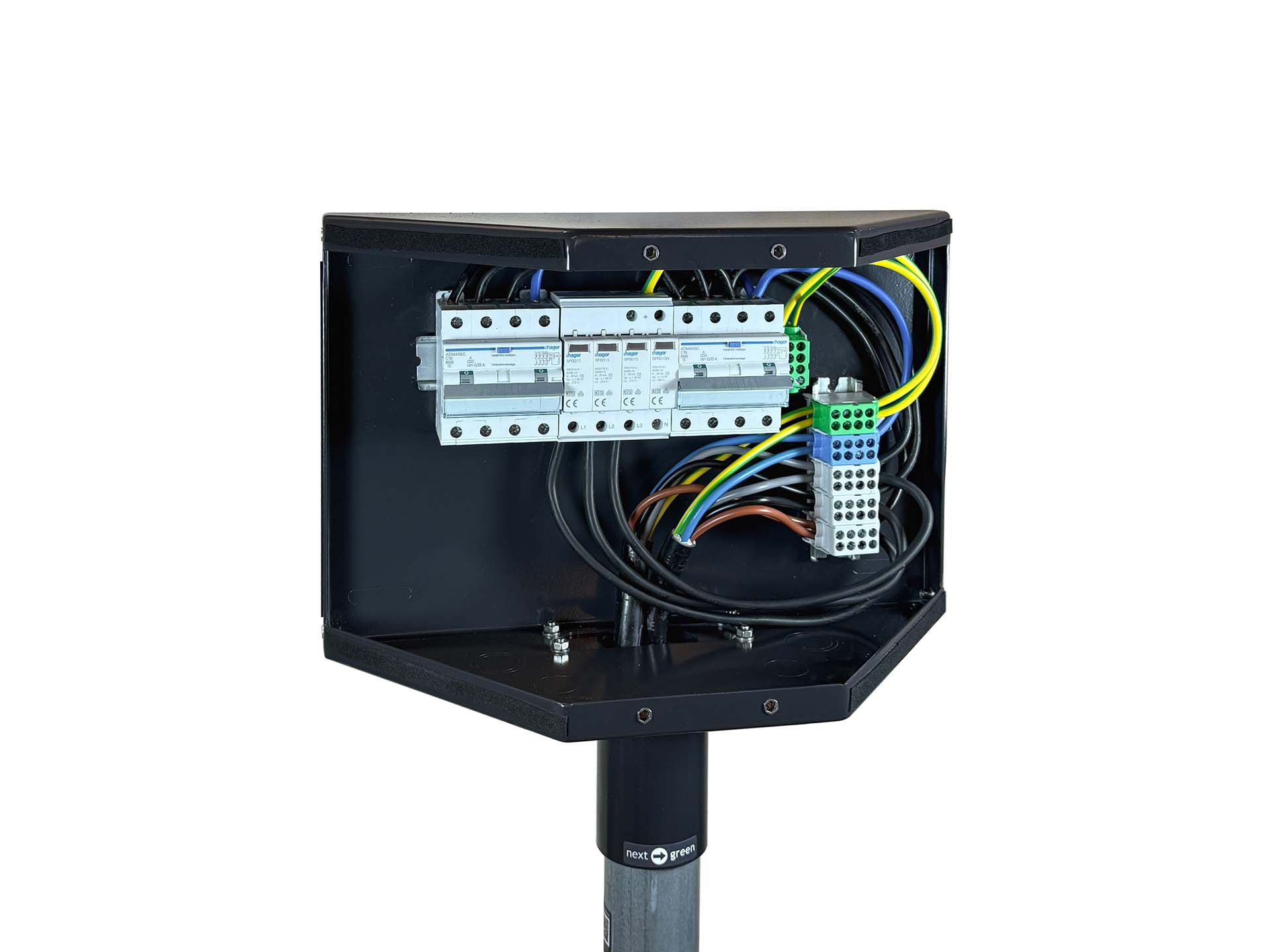

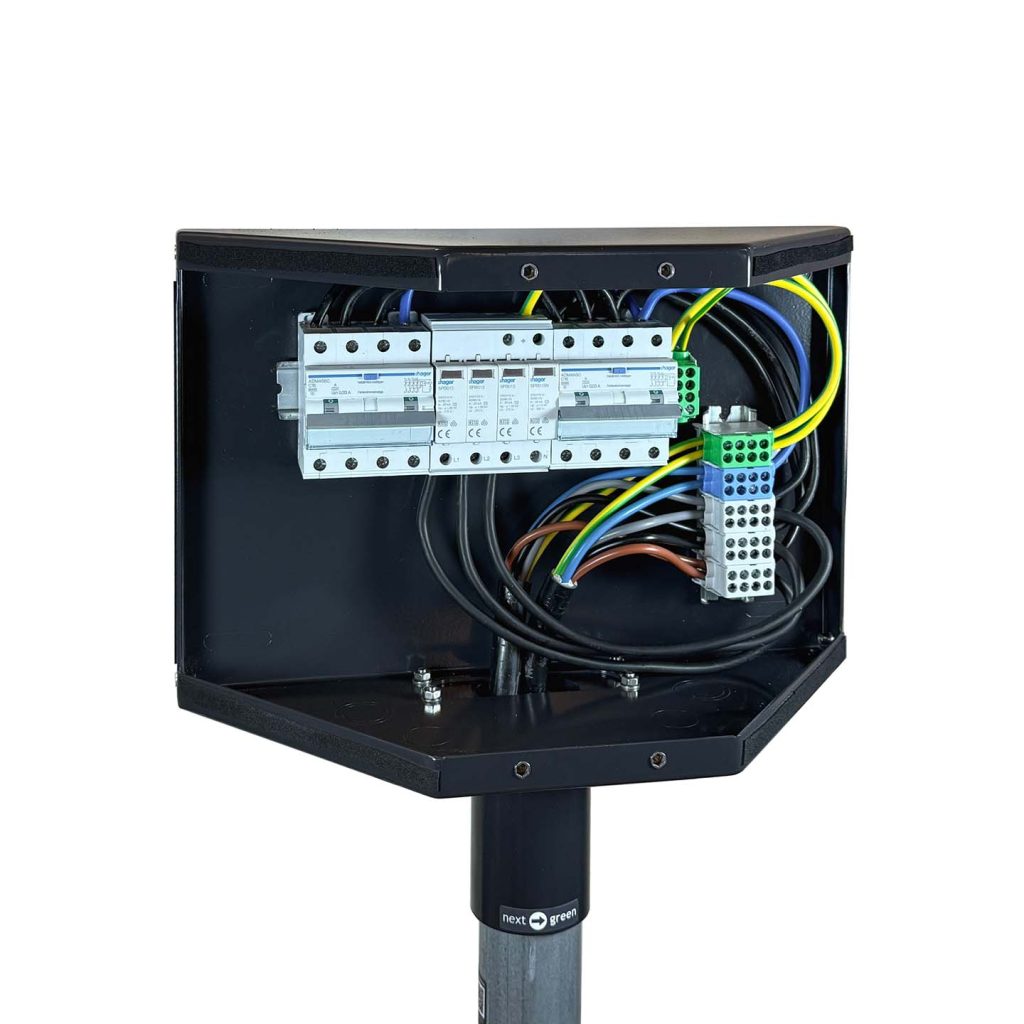

Plats för dubbla RCBO/RCCB/MCB

Polebox levereras med DIN skena för två RCCB/RCBO/MCB och kan extrautrustas med ytterligare DIN skena för montage av till exempel överspänningsskydd, WiFi-router eller 4G/5G-modem med nätaggregat. Allt ryms i lådan.

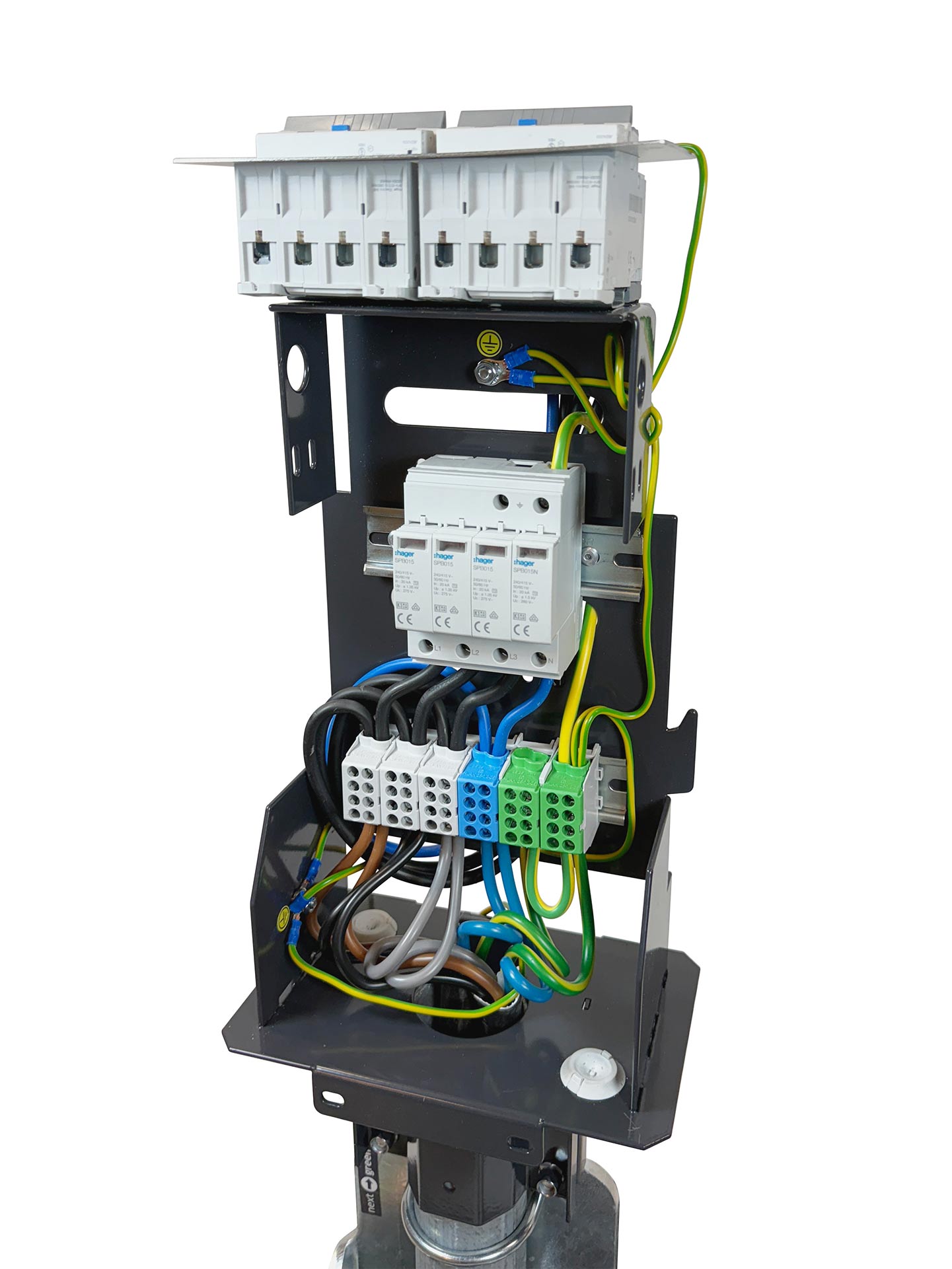

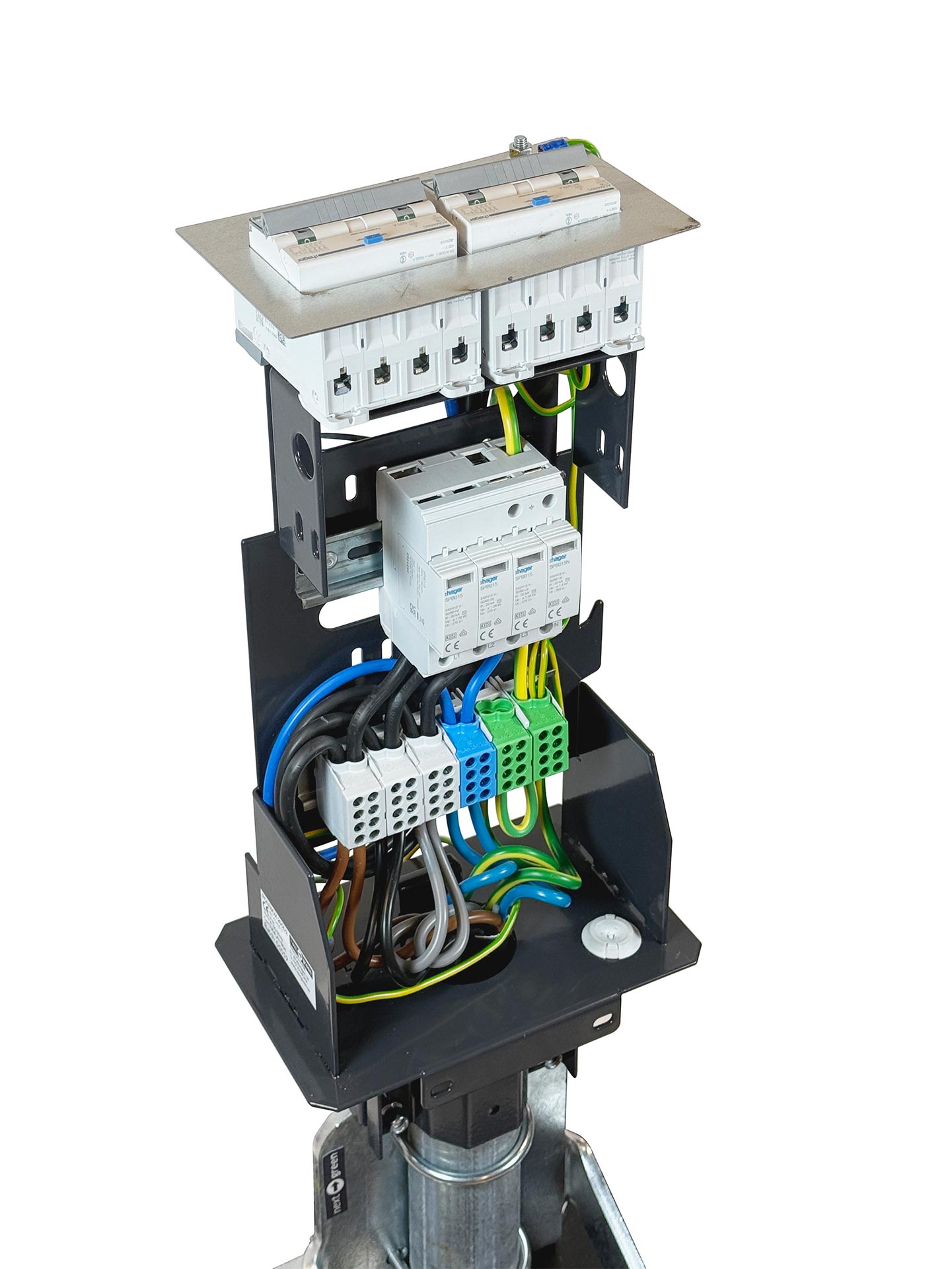

Bilderna visar Next Green Polebox 205 D2.

Polebox Compact

E-Nummer: 27 004 12
Benämning: Laddboxhållare Polebox Compact

Produktblad

Monteringsanvisning

Dela

MONTAGEPLÅTAR FINNS TILL FÖLJANDE  LADDBOXAR

  • Täckplåt Blank E-nr: 27 004 50
  • Charge Amps Halo E-nr: 27 004 13
  • Easee E-nr: 27 004 51
  • Wallbox Pulsar Max E-nr: 27 004 52
  • Wallbox Copper SB E-nr: 27 004 53
  • Zaptec Go E-nr: 27 004 58
  • Wallbox Commander E-nr: 27 004 59


Beställs på separat E-nummer. Två stycken montageplåtar behövs. Täcklucka krävs vid montage av endast 1 st laddbox.

Monteringsanvisningar montageplåtar

  • Laserskurna montageplåtar för utvalda laddboxar. Dessa beställs på separat E-nummer. Se lista i grön ruta här ovan.
  • För montage på Ø 60 mm stolprörRejäl spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Förberedd för montering av två RCCB/RCBO
  • Robust konstruktion i höghållfast stål
  • Väderskydd
  • En stor del av installationen kan förberedas inomhus
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 8 kg
Höjd 403 mm
Bredd 381 mm
Djup 440 mm

Dimensioner förpackning

Vikt 8,4 kg
Höjd 460 mm
Bredd 460 mm
Djup 260 mm

MONTAGEPLÅTAR FINNS TILL FÖLJANDE  LADDBOXAR

Beställs på separat E-nummer. Två stycken montageplåtar behövs.
Täcklucka krävs vid montage av endast 1 st laddbox.

Täckplåt

E-nummer: 27 004 50
Benämning: Montageplåt Täckplåt

Monteringsanvisning

Charge Amps Halo

E-nummer: 27 004 13
Benämning: Montageplåt CA Halo

Monteringsanvisning

Easee

E-nummer: 27 004 51
Benämning: Montageplåt Easee

Monteringsanvisning

Wallbox Commander

E-nummer: 27 004 59
Benämning: Montageplåt Commander

Monteringsanvisning

Wallbox Copper SB

E-nummer: 27 004 53
Benämning: Montageplåt Copper SB

Monteringsanvisning

Wallbox Pulsar Max

E-nummer: 27 004 52
Benämning: Montageplåt Pulsar

Monteringsanvisning

Zaptec Go

E-nummer: 27 004 58
Benämning: Montageplåt Zaptec Go

Monteringsanvisning

Polebox Compact Tak

E-Nummer: 27 004 54
Benämning: Laddboxhållare Polebox Compact Tak

Produktblad

Monteringsanvisning

Dela

MONTAGEPLÅTAR FINNS TILL FÖLJANDE  LADDBOXAR

  • Täckplåt Blank E-nr: 27 004 50
  • Charge Amps Halo E-nr: 27 004 13
  • Easee E-nr: 27 004 51
  • Wallbox Pulsar Max E-nr: 27 004 52
  • Wallbox Copper SB E-nr: 27 004 53
  • Zaptec Go E-nr: 27 004 58
  • Wallbox Commander E-nr: 27 004 59


Beställs på separat E-nummer. Två stycken montageplåtar behövs. Täcklucka krävs vid montage av endast 1 st laddbox.

Monteringsanvisningar montageplåtar

  • Laserskurna montageplåtar för utvalda laddboxar. Dessa beställs på separat E-nummer. Se lista i grön ruta här ovan.
  • För hängande montage på Ø 60 mm stolprör
  • Rejäl spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Förberedd för montering av två RCCB/RCBO
  • Robust konstruktion i höghållfast stål
  • En stor del av installationen kan förberedas inomhus
  • Pulverlackerad, kan levereras i olika kulörer Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 8 kg
Höjd 432 mm
Bredd 235 mm
Djup 235 mm

Dimensioner förpackning

Vikt 8,4 kg
Höjd 460 mm
Bredd 460 mm
Djup 260 mm

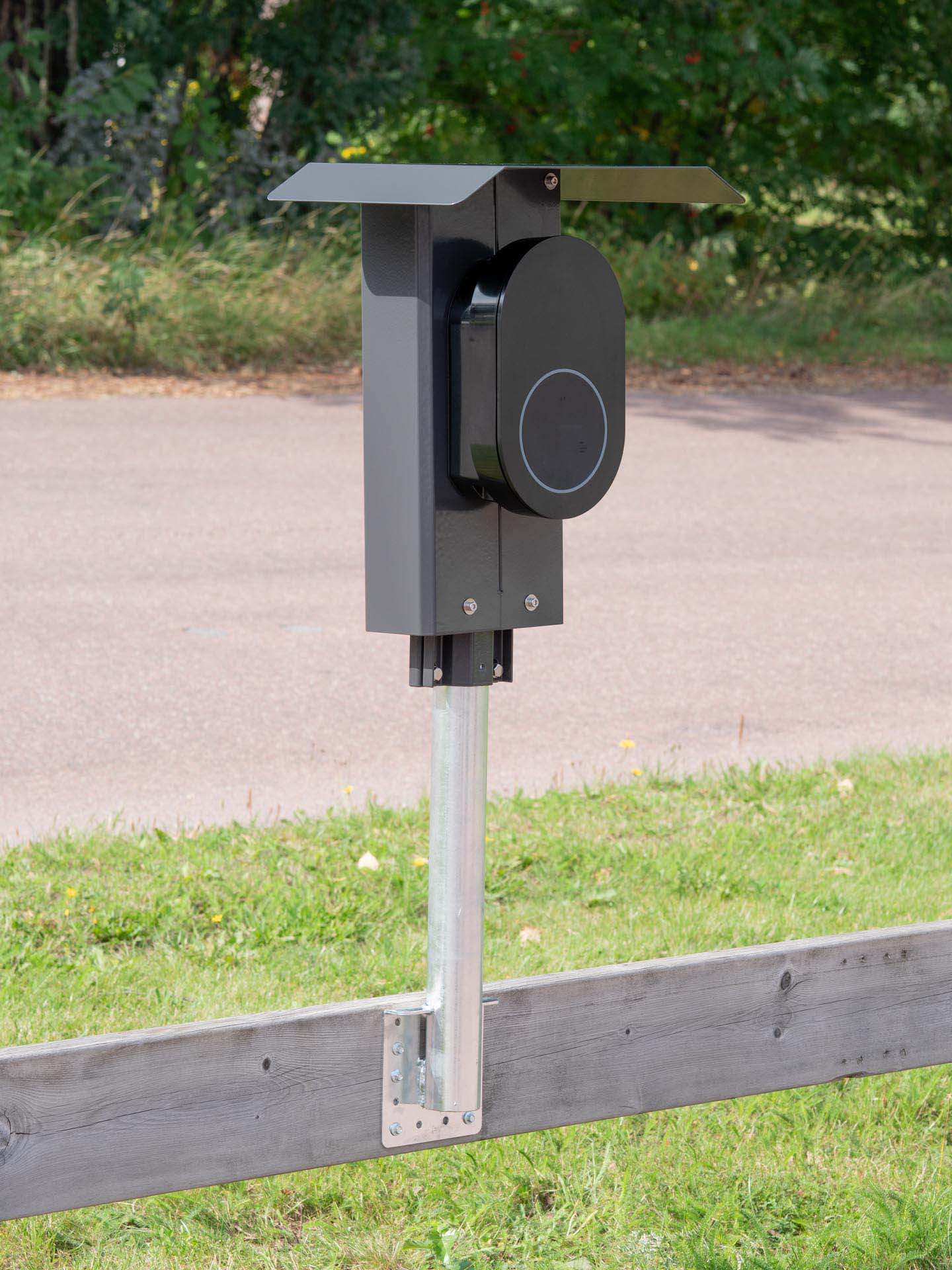

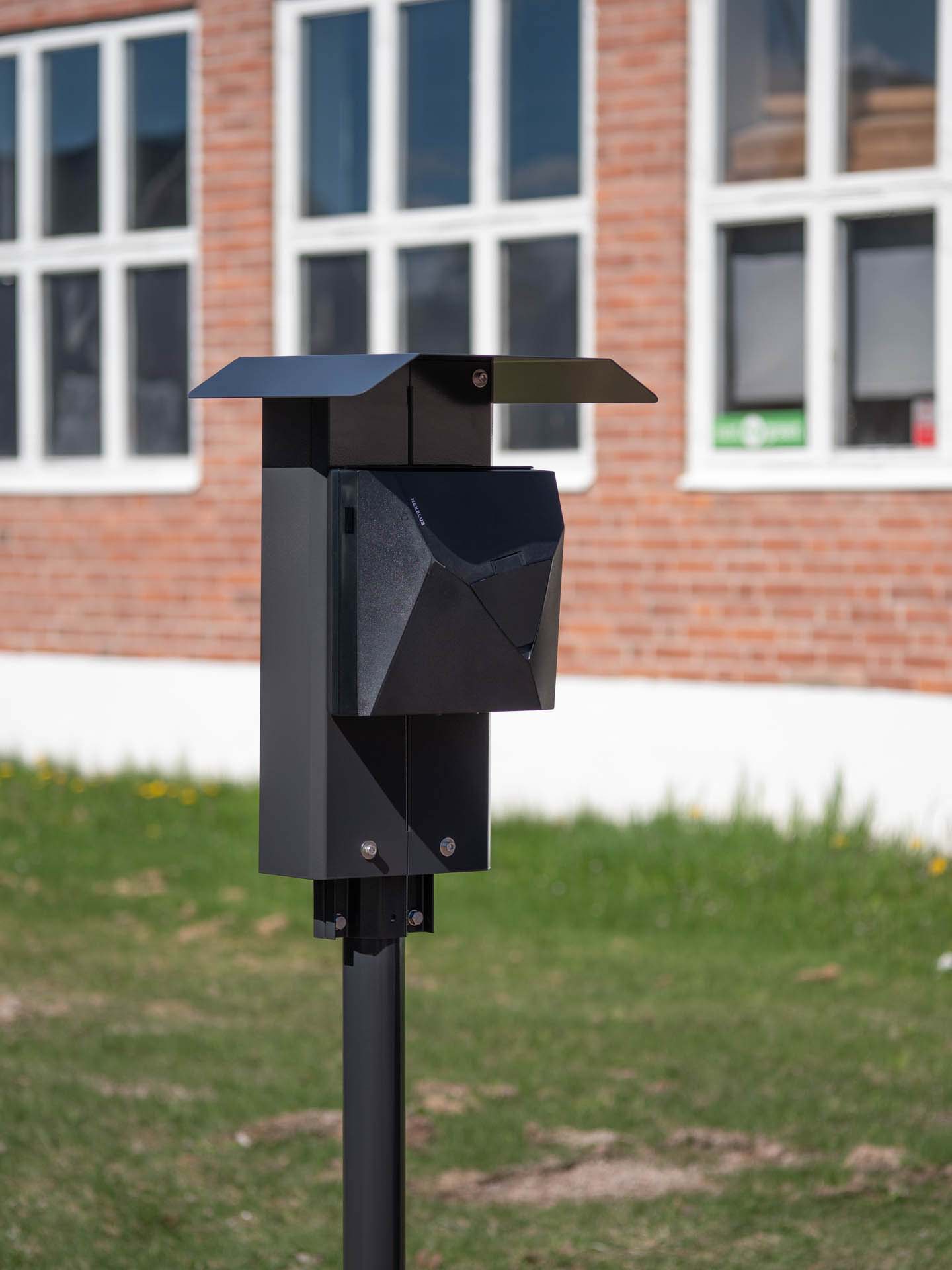

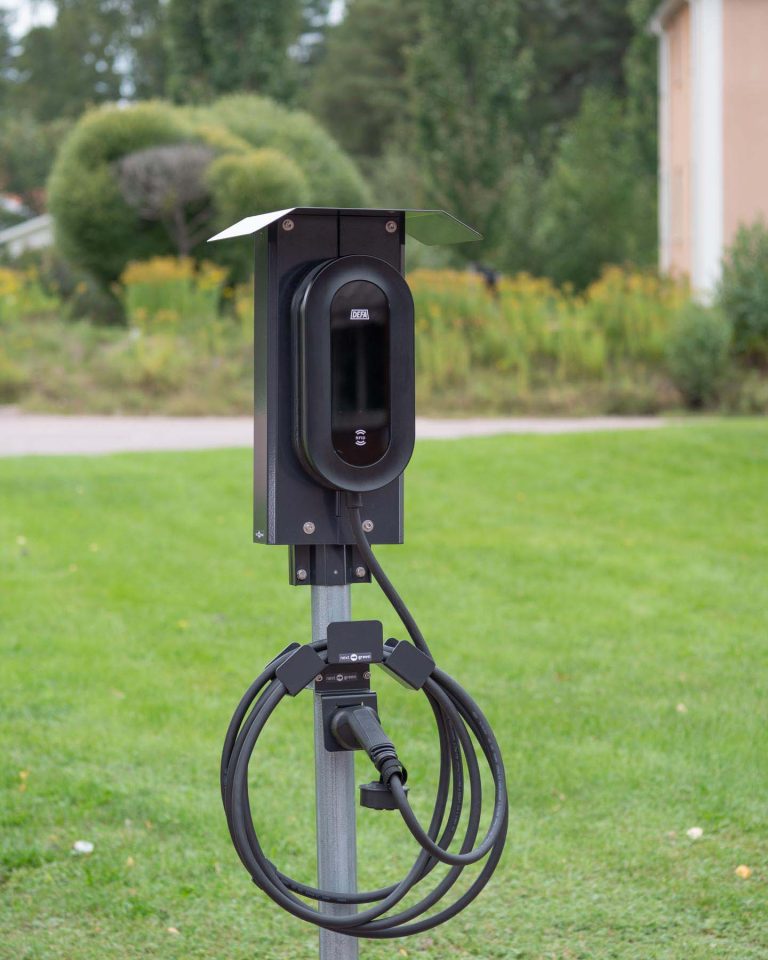

Polebox 190 S

E-Nummer: 24 803 57
S-No: 35 063 01
Benämning: Laddboxhållare Polebox 190 S

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • ABB Terra AC
  • Amina C & S
  • Charge Amps Halo<
  • CTEK NJORD GO
  • DEFA Power
  • Easee
  • Eldon eHome5
  • Elinta Homebox Slim
  • Garo Entity Compact
  • Garo GLB
  • go-e Charger Gemini
  • go-e Charger PRO
  • PhaseBox 2.0
  • Wallbox Pulsar Max
  • Wallbox Copper SB
  • Zaptec Go
  • För montage på Ø 60 mm stolprör
  • En stor del av installationen kan förberedas inomhus
  • Robust konstruktion i höghållfast stålplåt
  • Väderskydd
  • Rejäl spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Förberedd med DIN-skena för montering av en RCCB/RCBO/MCB/Överspänningsskydd (4 moduler)
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 9 kg
Höjd 552 mm
Bredd 351 mm
Djup 295 mm
Monteringsyta BxH 188×423 mm

Dimensioner förpackning

Vikt 9 kg
Höjd 580 mm
Bredd 310 mm
Djup 180 mm

Polebox 205 D2

E-Nummer: 24 804 40
S-No: 35 063 03
Benämning: Laddboxhållare Polebox 205 D2

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • ABB Terra AC
  • Alfen Eve Single
  • Amina C & S
  • AUTEL MaxiCharger AC
  • Charge Amps Dawn
  • Charge Amps Halo
  • Compleo eBOX smart
  • Compleo eBOX professional
  • CTEK NJORD GO
  • DEFA Power
  • Easee
  • Eldon eHome5
  • Elinta Homebox Slim
  • Garo Entity Compact
  • Garo GLB
  • go-e Charger Gemini
  • go-e Charger PRO
  • PhaseBox 2.0
  • Wallbox Pulsar Max
  • Wallbox Copper SB
  • Zaptec Go
  • För montage av två laddare rygg mot rygg
  • För montage på Ø 60 mm stolprör
  • Robust konstruktion i höghållfast stålplåt
  • Väderskydd
  • Stor del av installationen kan förberedas inomhus
  • Spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Förberedd med DIN-skena för montering av två RCCB/RCBO/MCB (8 moduler)
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 9,5 kg
Höjd 552 mm
Bredd 362 mm
Djup 470 mm
Monteringsyta BxH 203×423 mm

Dimensioner förpackning

Vikt 11 kg
Höjd 570 mm
Bredd 390 mm
Djup 205 mm

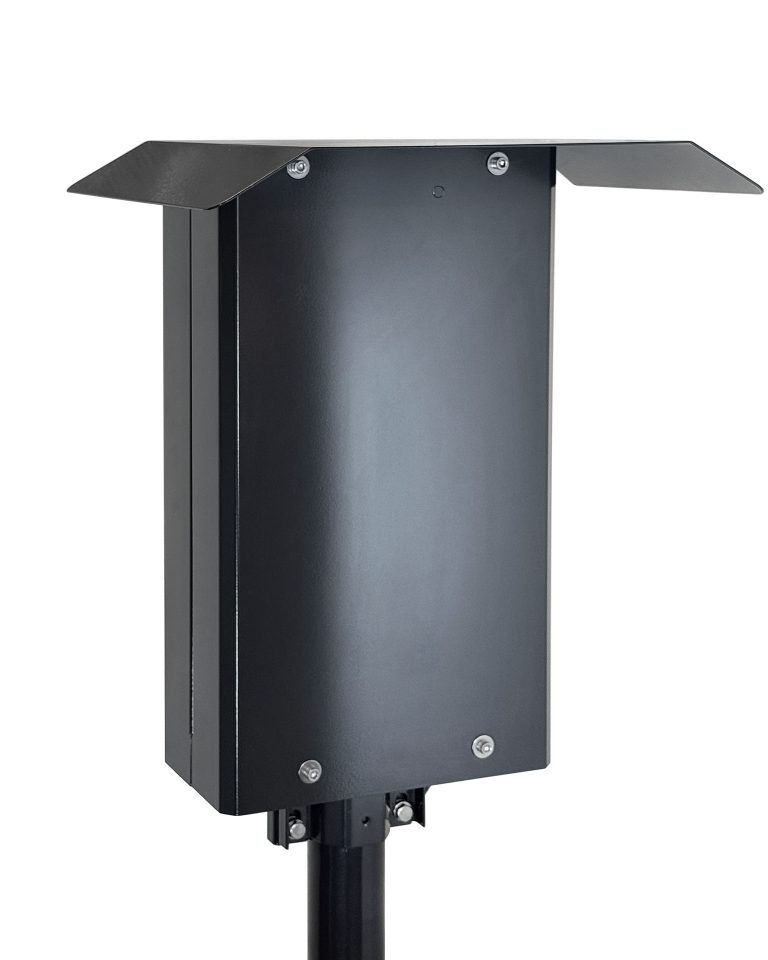

Polebox 270 S

E-Nummer: 24 803 65
S-No: 35 063 07
Benämning: Laddboxhållare Polebox 270 S

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • Alfen Eve Single
  • Charge Amps Dawn
  • Compleo eBOX professional
  • Hager witty one
  • Elinta Homebox Slim
  • Garo Entity PRO
  • Norwesco Refuel
  • Schneider Charge
  • Zaptec Pro
  • För montage på Ø 60 mm stolprör
  • Robust konstruktion i stålplåt
  • Väderskydd
  • En stor del av installationen kan förberedas inomhus
  • Rejäl spridningsplint för enkel
    vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Passar till laddboxar från många olika tillverkare
  • Förberedd med DIN-skena för montering av en RCCB/RCBO/MCB/Överspänningsskydd (4 moduler)
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 10 kg
Höjd 552 mm
Bredd 432 mm
Djup 295 mm
Monteringsyta BxH 273×423 mm

Dimensioner förpackning

Vikt 10,4 kg
Höjd 570 mm
Bredd 390 mm
Djup 210 mm

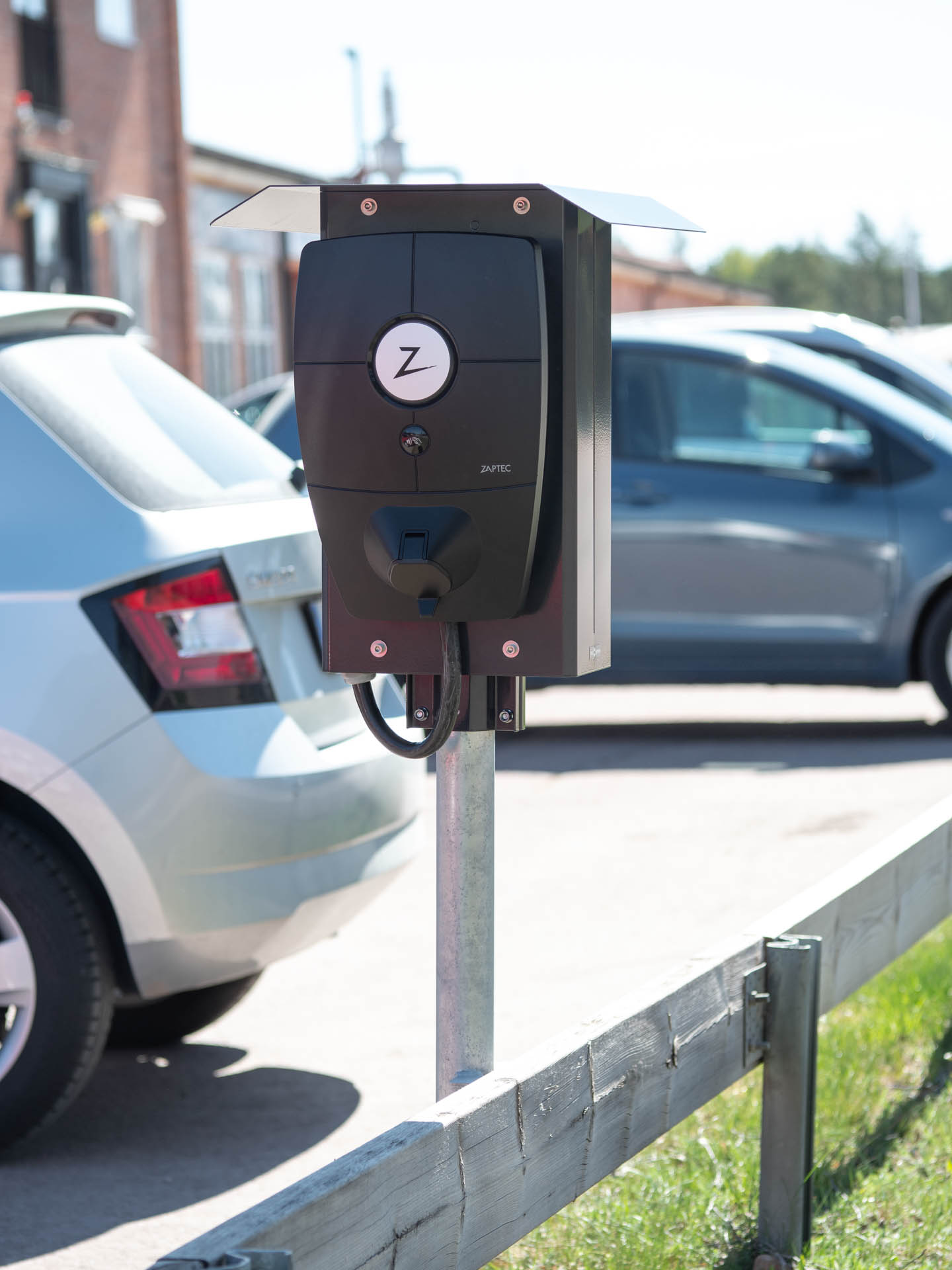

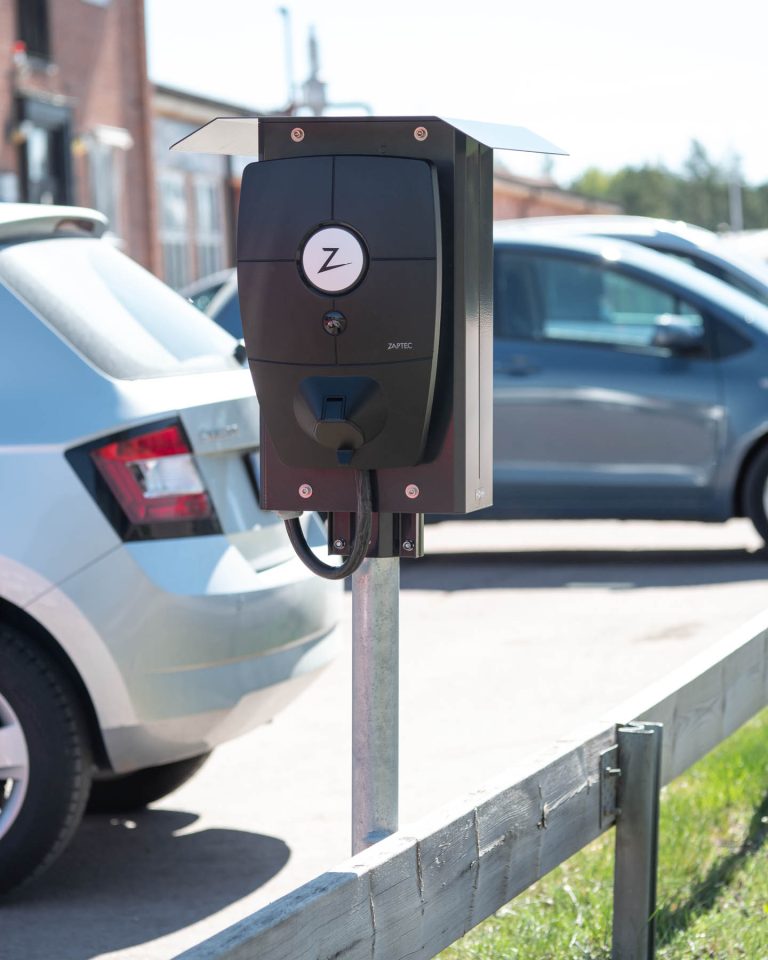

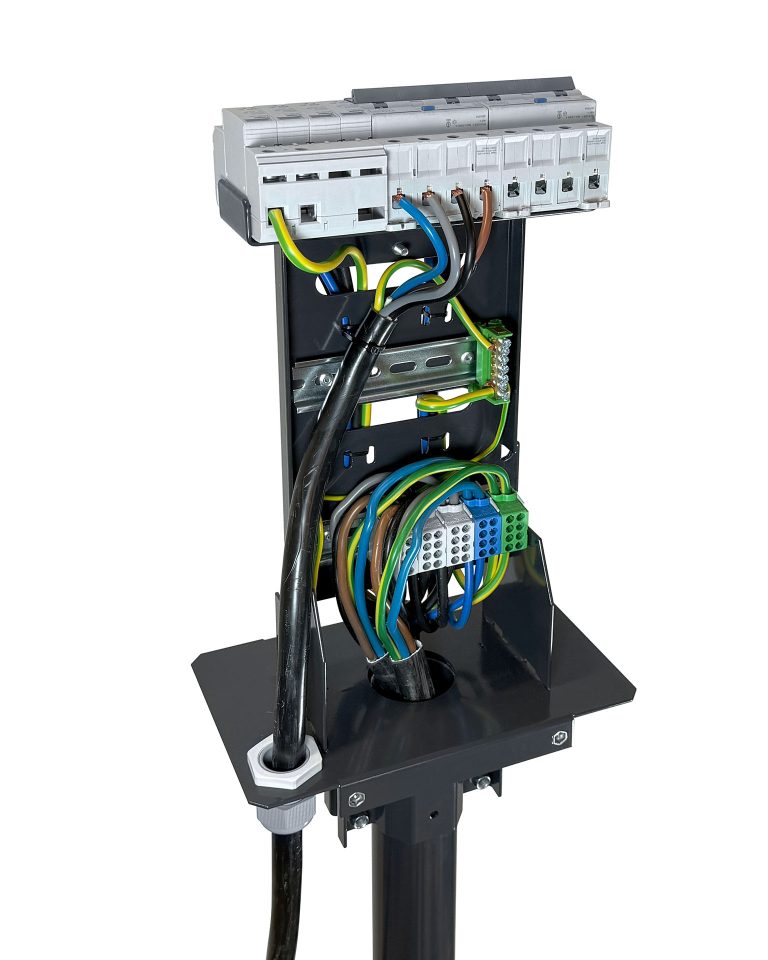

Polebox 270 D

E-Nummer: 27 000 70
S-No: 35 063 08
Benämning: Laddboxhållare Polebox 270 D

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • Alfen Eve Single
  • Charge Amps Dawn
  • Compleo eBOX professional
  • Hager witty one
  • Elinta Homebox Slim
  • Garo Entity PRO
  • Norwesco Refuel
  • Schneider Charge
  • Zaptec Pro
  • För montage på Ø 60 mm stolprör
  • Robust konstruktion i stålplåt
  • Väderskydd
  • En stor del av installationen kan förberedas inomhus
  • Rejäl spridningsplint för enkel
    vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Passar till laddboxar från många olika tillverkare
  • Kan extrautrustas med två DIN-skenor (4+8 moduler)
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 10 kg
Höjd 552 mm
Bredd 432 mm
Djup 437 mm
Monteringsyta BxH 273×423 mm

Dimensioner förpackning

Vikt 11,2 kg
Höjd 605 mm
Bredd 460 mm
Djup 215 mm

Polebox 270 Q

E-Nummer: 27 007 99
Benämning: Laddboxhållare Polebox 270 Q

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • ABB Terra AC
  • Alfen Eve Single
  • Charge Amps Dawn
  • Compleo eBOX professional
  • DEFA Power
  • Garo Entity PRO
  • Schneider Charge
  • Wallbox Pulsar MAX
  • Zaptec Pro
  • För montage av fyra stycken EV-laddboxar på Piedestal Dynamic E.nr 27 004 88
  • Kan monteras på ett Ø 60 mm stolprör. (adapter Stolpfäste Dynamic S E.nr 27 004 89 tillkommer för montage på Ø 60 mm stolprör).
  • Väderskydd
  • Rejäl spridningsplint för enkel vidarekoppling av matning.
  • Spridningsplinten har stöd för 6 mm2 – 16 mm2 kabel, Al och Cu
  • Förberedd för montering av fyra jordfelsbrytare/ personskyddsbrytare
  • Robust konstruktion i höghållfast stål
  • En stor del av installationen kan förberedas inomhus
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 12,5 kg
Höjd 492 mm
Bredd 270 mm
Djup 372 mm
Monteringsyta BxH 216×424 mm (4 st)

Dimensioner förpackning

Vikt 13,5 kg
Höjd 565 mm
Bredd 384 mm
Djup 390 mm

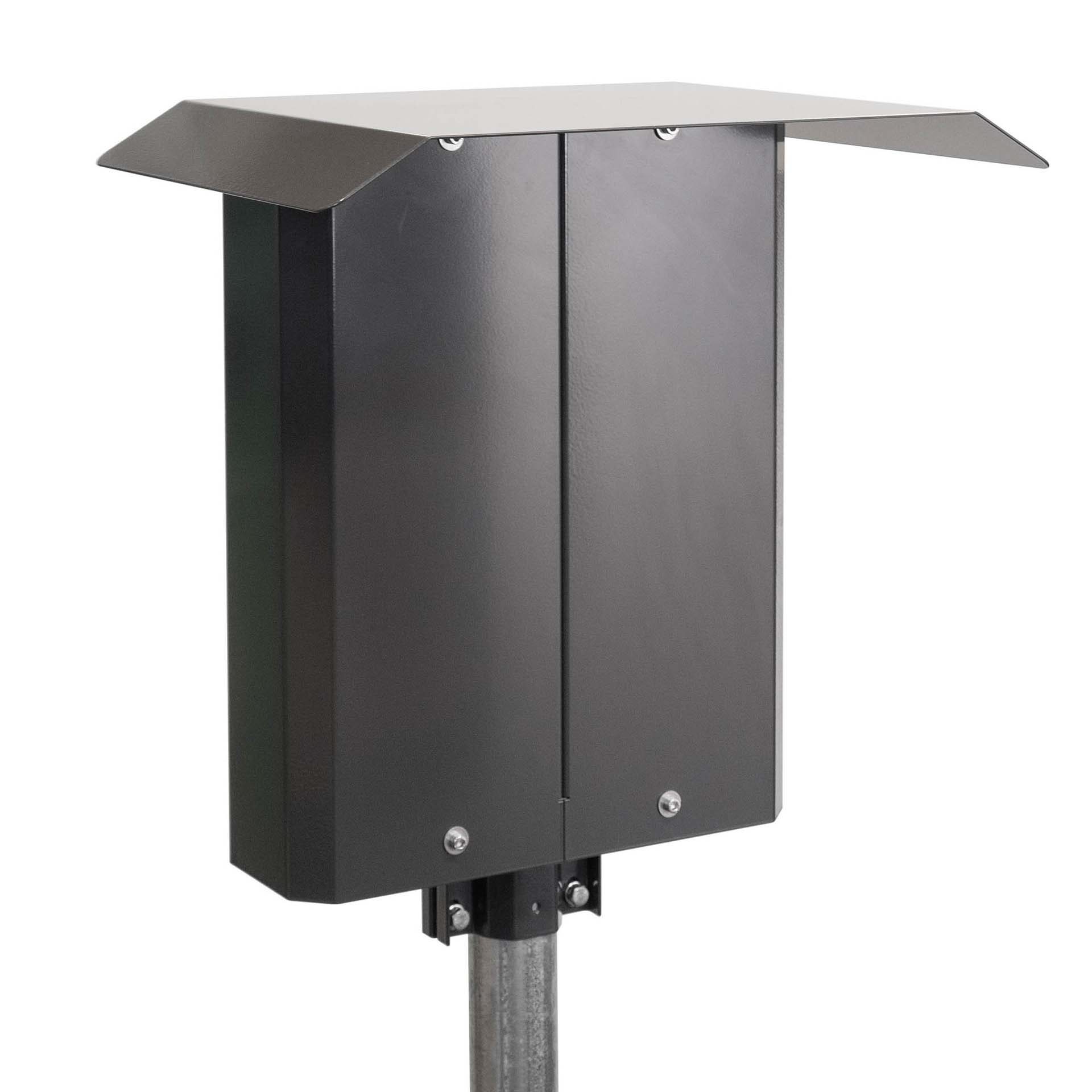

Polebox 330 S

E-Nummer: 24 803 66
S-No: 35 063 30
Benämning: Laddboxhållare Polebox 330 S

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • Charge Amps Aura
  • Hålbild för Charge Amps Aura
  • För montage på Ø 60 mm stolprör
  • Robust konstruktion i stålplåt
  • Väderskydd
  • En stor del av installationen kan förberedas inomhus
  • Rejäl spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Förberedd med DIN-skena för montering av en RCCB/RCBO/MCB/Överspänningsskydd (4 moduler)
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 12 kg
Höjd 552 mm
Bredd 515 mm
Djup 342 mm
Monteringsyta BxH 327×423 mm

Dimensioner förpackning

Vikt 12 kg
Höjd 570 mm
Bredd 390 mm
Djup 210 mm

Polebox 330 D

E-Nummer: 27 002 50
S-No: 35 063 31
Benämning: Laddboxhållare Polebox 330 D

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • Charge Amps Aura
  • Hålbild för Charge Amps Aura
  • Möjliggör montage ”Rygg-mot-Rygg”
  • För montage på Ø 60 mm stolprör
  • Robust konstruktion i stålplåt
  • Väderskydd
  • En stor del av installationen kan förberedas inomhus
  • Rejäl spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Kan extrautrustas med två DIN-skenor (4+8 moduler)
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 12,1 kg
Höjd 552 mm
Bredd 514 mm
Djup 492 mm
Monteringsyta BxH 327×423 mm

Dimensioner förpackning

Vikt 13 kg
Höjd 605 mm
Bredd 460 mm
Djup 215 mm

Polebox 320 D

E-Nummer: 27 004 91
S-No: 35 063 27
Benämning: Laddboxhållare Polebox 320 D

Produktblad

Monteringsanvisning

Dela

URVAL AV KOMPATIBLA LADDBOXAR

  • CTEK Chargestorm 2&3
  • Hager Witty
  • Keba P30 11/22kW
  • Schneider Evlink Pro AC
  • Möjliggör montage ”Rygg-mot-Rygg”
  • För montage på Ø 60 mm stolprör
  • Robust konstruktion i stålplåt
  • En stor del av installationen kan förberedas inomhus
  • Rejäl spridningsplint för enkel vidarekoppling av servisen
  • Spridningsplinten har stöd för 1,5 mm2 – 25 mm2 kabel, Al och Cu
  • Förberedd för montering av en RCCB/RCBO, 3G/4G router
  • Pulverlackerad, kan levereras i olika kulörer. Kontakta Next Green för mer information.

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 12,8 kg
Höjd 671 mm
Bredd 481 mm
Djup 470 mm
Monteringsyta BxH 323×543 mm

Dimensioner förpackning

Vikt 14,6 kg
Höjd 685 mm
Bredd 490 mm
Djup 225 mm

Polebox 220 Slim

E-Nummer: 27 011 88
Benämning: Laddboxhållare 220 Slim

Produktblad

Monteringsanvisning

Dela

MONTAGEPLÅTAR FINNS TILL FÖLJANDE  LADDBOXAR

  • Garo Entity Pro E-nr: 27 011 91
  • Zaptec Pro E-nr: 27 011 90
  • Täckplåt Blank E-nr: 27 011 89



Beställs på separat E-nummer. Två stycken montageplåtar behövs. Täcklucka krävs vid montage av endast 1 st laddbox.

Monteringsanvisningar montageplåtar

  • Avsedd för installationer av en eller två laddare med inbyggd mekaniskt frånskiljande säkring, där inget krav finns på extern jordfelsbrytare.
  • För montage på Ø 60 mm stolprör
  • Kopplingsutrymme finns för lös fördelningsplint
  • Robust konstruktion i höghållfast stål
  • Pulverlackerad, kan levereras i olika kulörer Kontakta Next Green för mer information

Material

Pulverlackerad Magnelis®, höghållfast stål

Kulör

Grafitgrå

Märkning & Standard

CE, IEC 61439-7, IP44, IK10

Dimensioner

Vikt 2,1 kg
Höjd 403 mm
Bredd 219 mm
Djup 80 mm
Monteringsyta BxH 189x208mm

Dimensioner förpackning

Vikt 3 kg
Höjd 410 mm
Bredd 310 mm
Djup 110 mm
